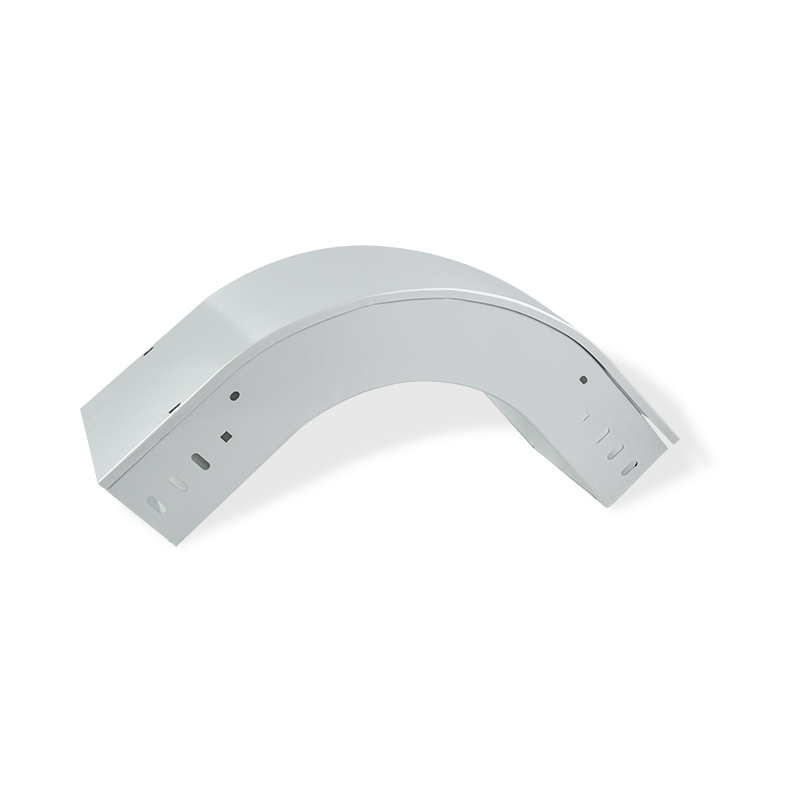

ट्रफ़ एंटी स्लिप केबल ट्रे के लिए एसएस डाउन राउंड बेंड सहायक उपकरण

पूछना
पिछला पृष्ठ：कोई पिछला उत्पाद नहीं हैअगला：केबल ट्रफ सिस्टम के लिए राउंड बेंड एक्सेसरीज़ पर प्लास्टिक स्प्रे करें
उत्पाद परिचय
एसएस · गर्त विरोधी पर्ची · नीचे की ओर मोड़
ट्रफ़ एंटी-स्लिप केबल ट्रे के लिए एसएस डाउन राउंड बेंड एक्सेसरीज़
S ट्रफ एंटी-स्लिप केबल ट्रे के लिए स्टेनलेस स्टील डाउन राउंड बेंड एक्सेसरीज़ सटीक-इंजीनियर्ड फिटिंग हैं जो केबल प्रबंधन प्रणालियों में ऊर्ध्वाधर नीचे की ओर संक्रमण की सुविधा के लिए डिज़ाइन की गई हैं। AISI 304 या 316L स्टेनलेस स्टील से निर्मित, इन घटकों में स्थापना के दौरान और कंपन के तहत केबल विस्थापन को रोकने के लिए गर्त तल पर एक विरोधी पर्ची उभरा हुआ या चेकर पैटर्न होता है। नीचे की ओर गोल मोड़ विन्यास एक चिकनी, नियंत्रित त्रिज्या बनाए रखता है जो निरंतर समर्थन सतह प्रदान करते हुए केबल मोड़ त्रिज्या आवश्यकताओं को संरक्षित करता है। एंटी-स्लिप सतह बनावट केबल प्रतिधारण को बढ़ाती है, जिससे आंदोलन के जोखिम को कम किया जा सकता है जिससे इन्सुलेशन खराब हो सकता है या सिग्नल खराब हो सकता है। ये सहायक उपकरण खाद्य प्रसंस्करण, फार्मास्युटिकल और समुद्री अनुप्रयोगों सहित संक्षारण प्रतिरोध, स्वच्छता, या बढ़ी हुई केबल स्थिरता की आवश्यकता वाले वातावरण के लिए आदर्श हैं।
मुख्य लाभ
संक्षारण प्रतिरोध
AISI 304/316L स्टेनलेस स्टील नमी, रसायनों और खारे वातावरण के खिलाफ बेहतर सुरक्षा प्रदान करता है, जिससे सतह कोटिंग की आवश्यकता समाप्त हो जाती है।
फिसलन रोधी सतह
गर्त तल पर उभरा हुआ या चेकर पैटर्न स्थापना के दौरान केबल को फिसलने से रोकता है और गतिशील भार के तहत केबल की स्थिति बनाए रखता है।
मोड़ त्रिज्या सुरक्षा
घुमावदार संक्रमण बिजली और डेटा केबलों के लिए न्यूनतम मोड़ त्रिज्या बनाए रखता है, इन्सुलेशन तनाव और सिग्नल क्षीणन को रोकता है।
स्वच्छ डिज़ाइन
चिकनी स्टेनलेस स्टील की सतहें बैक्टीरिया के विकास को रोकती हैं और साफ करने में आसान होती हैं, जो उन्हें भोजन और फार्मास्युटिकल वातावरण के लिए उपयुक्त बनाती हैं।
SS down round bend accessories for trough anti-slip cable tray
सामग्री AISI 304 / 316L स्टेनलेस स्टील
ख़त्म करो नंबर 2बी/नंबर 4 ब्रश/अचार
कोण 90° नीचे की ओर
चौड़ाई सीमा 100 मिमी - 600 मिमी
विरोधी पर्ची पैटर्न उभरा हुआ हीरा/चेकदार
उत्पाद विशिष्टताएँ
सामग्री grade एआईएसआई 304 (1.4301) मानक · तटीय/रासायनिक वातावरण के लिए एआईएसआई 316एल (1.4404)
सतही समापन नंबर 2बी मिल फ़िनिश, नंबर 4 ब्रश, या अचार/निष्क्रिय
विरोधी पर्ची पैटर्न उभरा हुआ हीरा (3 मिमी ऊंचाई) या चेकर्ड प्लेट (5 मिमी उभरा हुआ पैटर्न)
मोड़ विन्यास 90° नीचे की ओर round bend (vertical transition)
चौड़ाई अनुकूलता 100 मिमी, 150 मिमी, 200 मिमी, 300 मिमी, 400 मिमी, 500 मिमी, 600 मिमी
पार्श्व दीवार की ऊंचाई 50 मिमी, 80 मिमी, 100 मिमी, 120 मिमी (ट्रे की ऊंचाई से मेल खाता हुआ)
सामग्री thickness चौड़ाई और लोड रेटिंग के आधार पर 1.2 मिमी - 2.5 मिमी
मोड़ त्रिज्या (आंतरिक) ≥100 मिमी (मानक) · ≥150 मिमी (हेवी-ड्यूटी / फाइबर ऑप्टिक)
तापमान सीमा -40°C से 400°C (निरंतर)
आवेदन परिदृश्य
खाद्य और पेय प्रसंस्करण - स्टेनलेस स्टील निर्माण बार-बार धुलाई और स्वच्छ सफाई प्रोटोकॉल का सामना करता है।
फार्मास्युटिकल विनिर्माण - चिकनी, गैर-छिद्रपूर्ण सतहें बैक्टीरिया के संचय को रोकती हैं और जीएमपी आवश्यकताओं को पूरा करती हैं।
समुद्री और अपतटीय प्रतिष्ठान - 316L ग्रेड शिपबोर्ड और प्लेटफ़ॉर्म वातावरण में खारे पानी के क्षरण के लिए प्रतिरोध प्रदान करता है।
रासायनिक प्रसंस्करण संयंत्र - स्टेनलेस स्टील आक्रामक रसायनों और अम्लीय वातावरण का प्रतिरोध करता है जहां कार्बन स्टील विफल हो जाएगा।
डेटा सेंटर - एंटी-स्लिप सतह ऊंचे फर्श के नीचे उच्च घनत्व वाले फाइबर और तांबे के प्रतिष्ठानों में केबल की आवाजाही को रोकती है।
अक्सर पूछे जाने वाले प्रश्न
इन सहायक उपकरणों के लिए AISI 304 और 316L के बीच क्या अंतर है?
AISI 304 अधिकांश इनडोर और आउटडोर अनुप्रयोगों के लिए उत्कृष्ट संक्षारण प्रतिरोध प्रदान करने वाला मानक ग्रेड है। AISI 316L में मोलिब्डेनम होता है, जो क्लोराइड और एसिड के लिए बेहतर प्रतिरोध प्रदान करता है, जिससे यह तटीय, समुद्री और रासायनिक प्रसंस्करण वातावरण के लिए पसंदीदा विकल्प बन जाता है जहां नमक स्प्रे या आक्रामक रसायन मौजूद होते हैं।
एंटी-स्लिप पैटर्न केबल खींचने को कैसे प्रभावित करता है?
उभरा हुआ हीरा या चेकर पैटर्न बढ़ा हुआ घर्षण प्रदान करता है जो स्थापना के बाद केबल की गति को रोकता है। केबल खींचने के दौरान, उठा हुआ पैटर्न खींचने के प्रतिरोध में उल्लेखनीय वृद्धि नहीं करता है, क्योंकि केबल आमतौर पर ट्रे अक्ष के साथ खींचे जाते हैं। संवेदनशील फाइबर ऑप्टिक केबलों के लिए, कम ऊंचाई वाला एक चिकना उभरा हुआ पैटर्न उपलब्ध है।
क्या इन सहायक उपकरणों को मौजूदा स्टेनलेस स्टील ट्रे सिस्टम में वेल्ड किया जा सकता है?
हाँ। उपयुक्त स्टेनलेस स्टील फिलर तार के साथ टीआईजी या एमआईजी तकनीकों का उपयोग करके सहायक उपकरण पूरी तरह से वेल्ड करने योग्य हैं। संक्षारण प्रतिरोधी ऑक्साइड परत को बहाल करने के लिए पोस्ट-वेल्ड निष्क्रियता की सिफारिश की जाती है। टूल-मुक्त इंस्टॉलेशन के लिए बोल्ट-ऑन स्प्लिस प्लेट भी उपलब्ध हैं।
फ़ाइबर ऑप्टिक केबल के लिए किस मोड़ त्रिज्या की अनुशंसा की जाती है?
मानक सिंगल-मोड और मल्टी-मोड फाइबर ऑप्टिक केबलों के लिए, सूक्ष्म-झुकने के नुकसान को रोकने के लिए 150 मिमी की न्यूनतम मोड़ त्रिज्या की सिफारिश की जाती है। हमारे हेवी-ड्यूटी डाउन बेंड एक्सेसरीज एंटी-स्लिप सतह को बनाए रखते हुए संवेदनशील फाइबर इंस्टॉलेशन को समायोजित करने के लिए ≥150 मिमी आंतरिक त्रिज्या प्रदान करते हैं।
स्थापना दिशानिर्देश
असमान धातुओं के बीच गैल्वेनिक जंग को रोकने के लिए सभी कनेक्शनों के लिए स्टेनलेस स्टील फास्टनरों (एआईएसआई 304 या 316) का उपयोग करें।
वेल्डेड या बोल्ट वाले जोड़ों पर तनाव को रोकने के लिए, विशेष रूप से भारी केबल भरने के साथ, अतिरिक्त ब्रैकेट के साथ प्रवेश और निकास बिंदुओं पर मोड़ का समर्थन करें।
सत्यापित करें कि चयनित मोड़ त्रिज्या बंडल में सबसे बड़े व्यास वाले केबल के लिए केबल निर्माता के विनिर्देशों से मेल खाती है।
रखरखाव एवं संचालन
निष्क्रिय ऑक्साइड परत को संरक्षित करने और संक्षारण प्रतिरोध बनाए रखने के लिए गैर-अपघर्षक, गैर-क्लोरीनयुक्त सफाई एजेंटों का उपयोग करके स्टेनलेस स्टील सतहों को साफ करें।
भारी केबल खींचने के बाद विरूपण या घिसाव के लिए एंटी-स्लिप पैटर्न का निरीक्षण करें; मामूली सतह के निशानों को स्टेनलेस स्टील फिनिशिंग टूल से ठीक किया जा सकता है।
सतह के संदूषण और गड्ढों के क्षरण से बचने के लिए कार्बन स्टील या अन्य असमान धातुओं के संपर्क से दूर एक साफ, सूखे क्षेत्र में भंडारण करें।
एसएस डाउन राउंड बेंड · एंटी-स्लिप गर्त · एआईएसआई 304/316एल · 90° नीचे की ओर · उभरा हुआ हीरा/चेकर्ड · 100-600 मिमी चौड़ाई
गर्त प्रकार विरोधी पर्ची केबल ट्रे श्रृंखला
ट्रफ़ टाइप एंटी-स्लिप केबल ट्रे के लिए स्प्रे प्लास्टिक डाउन राउंड बेंड एक्सेसरीज़
यह उत्पाद ट्रफ-टाइप एंटी-स्लिप केबल ट्रे सिस्टम का एक अनिवार्य घटक है, जिसे केबल रूटिंग सिस्टम में नीचे की ओर झुकने की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसका निर्माण आधार सामग्री के रूप में स्टील से किया गया है और इसमें 60 माइक्रोमीटर से अधिक की कोटिंग मोटाई के साथ स्प्रे प्लास्टिक सतह उपचार की सुविधा है, जो लंबे समय तक चलने वाले रंग प्रतिधारण और विभिन्न पर्यावरणीय परिस्थितियों के अनुकूलता सुनिश्चित करता है।
उत्पाद विशेषताएँ
आधार सामग्री और संरचना
स्टील बेस सामग्री संरचनात्मक ताकत और दीर्घकालिक स्थिरता प्रदान करती है
भूतल उपचार
60 माइक्रोमीटर से अधिक मोटाई वाली स्प्रे प्लास्टिक कोटिंग संक्षारण प्रतिरोध को बढ़ाती है और रंग स्थायित्व को बनाए रखती है
डिज़ाइन विशेषताएँ
नीचे की ओर गोल मोड़ वाले डिज़ाइन के साथ गर्त संरचना आसान स्थापना और डिससेम्बली की अनुमति देती है, जो नीचे की ओर झुकने वाले रास्तों में लचीली केबल रूटिंग का समर्थन करती है।
केबल सुरक्षा
पूरी तरह से संलग्न केबल कंडक्टर डिज़ाइन नियंत्रण केबलों के लिए परिरक्षण सुरक्षा प्रदान करता है, विद्युत चुम्बकीय हस्तक्षेप को कम करता है और शारीरिक क्षति को रोकता है
उत्पाद लाभ
  • स्प्रे प्लास्टिक की सतह संक्षारण प्रतिरोध में सुधार करती है, जो आर्द्र और संक्षारक वातावरण के लिए उपयुक्त है
  • गर्त संरचना और नीचे की ओर झुकने वाला डिज़ाइन केबल रूटिंग को सरल बनाता है, विशेष रूप से जटिल मार्गों में
  • पूरी तरह से संलग्न डिज़ाइन व्यापक केबल सुरक्षा प्रदान करता है, केबल सेवा जीवन का विस्तार करता है
  • आसान स्थापना और जुदा करने से रखरखाव का समय और लागत कम हो जाती है
अनुप्रयोग क्षेत्र
औद्योगिक संयंत्र बिजली की सुविधा संचार बेस स्टेशन परिवहन केन्द्र केबल रूटिंग में नीचे की ओर झुकने की आवश्यकता वाली अन्य सेटिंग्स
⌀
कोटिंग की मोटाई चुंबकीय मोटाई गेज द्वारा सत्यापित की गई। आंतरिक त्रिज्या सहित सभी खुली सतहों पर न्यूनतम 60μm लगाया गया।
भौतिक गुण
प्रकार प्रकार के माध्यम से
सामग्री सामग्री स्टील, एल्युमीनियम, ss304, ss316L
सतह परिष्करण/उपचार

प्री-गैल्वनाइज्ड 8um/इलेक्ट्रो जिंक प्लेटिंग（≥12um）

हॉट-डिप गैल्वेनाइज्ड（＞60um）

प्लास्टिक-स्पेयड（＞60um）

पावर कोटिंग

एसिड वाशिंग पॉलिशिंग (विकल्प)

आयाम सीमा

अनुकूलन उपलब्ध है

चौड़ाई 50/100/150/200/250/300 मिमी
साइड रेल की ऊंचाई 25/50/75/100/150मिमी
लंबाई
मोटाई/तार व्यास 0.8/1/1.2मिमी
अधिकतम. कार्य भार साइज़ के अनुसार
सहायक उपकरण/संबंधित उत्पाद
उत्पाद विशेषताएँ फुलवी संलग्न केबल ट्रैव्स नियंत्रण केबलों को हस्तक्षेप से बचाने और सुरक्षा करने में प्रभावी हैं
अत्यधिक संक्षारक वातावरण में केबल।
रंग चांदी या अन्य/ग्राहकों के अनुसार
पर्यावरण की मांग अंदर और शुष्क सामान्य तापमान प्रकाश विरोधी जंग और बाहर गीला उच्च तापमान और भारी संक्षारण और शुष्क सामान्य तापमान
आवेदन तेल गैस, रसायन, जहाज, भवन, बुनियादी ढांचा
