उत्पाद सिंहावलोकन

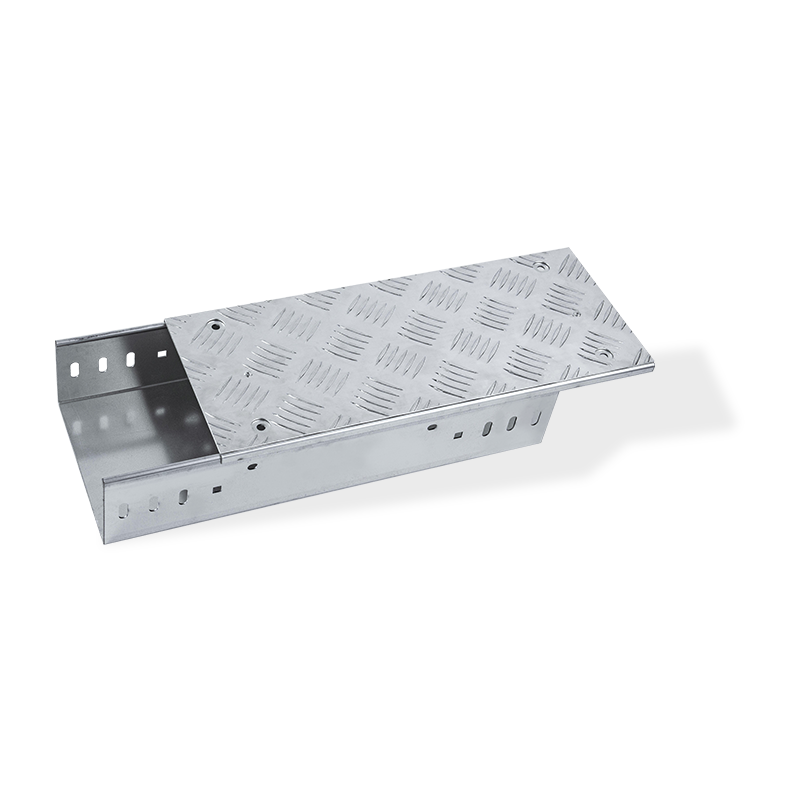

चेकर्ड प्लेट कवर के साथ नॉन-स्लिप ट्रफ केबल ट्रे एक पूर्ण केबल रोकथाम प्रणाली है जो हॉट-डिप गैल्वनाइज्ड स्टील (DX51D Z275) या स्टेनलेस स्टील 304/316L से निर्मित होती है। गर्त बॉडी में एकीकृत एंटी-स्लिप एम्बॉसिंग के साथ एक छिद्रित या ठोस तल होता है - आमतौर पर एक उभरा हुआ हीरा पैटर्न 0.75 या उससे अधिक का घर्षण गुणांक प्रदान करता है (डीआईएन 51130 के अनुसार परीक्षण किया गया)। कवर प्लेट 1.5 मिमी मोटी चेकर्ड (दरबार) प्लेट से ऊपरी सतह पर 5 मिमी उभरे हुए पैटर्न के साथ बनाई गई है, जो निरीक्षण या रखरखाव के दौरान कवर ट्रे पर चलने वाले कर्मियों के लिए पर्ची प्रतिरोध प्रदान करती है। कवर स्टेनलेस स्टील टॉगल कुंडी या स्क्रू-डाउन क्लैंप के माध्यम से जुड़ता है, जो कंपन के तहत सुरक्षित बंद सुनिश्चित करता है। गर्त की साइडवॉल 50 मिमी, 80 मिमी या 100 मिमी ऊंची हैं, जिसमें फैक्ट्री-वेल्डेड सीम और स्प्लिसिंग और समर्थन के लिए पूर्व-छिद्रित छेद हैं। विशिष्ट अनुप्रयोगों में रासायनिक संयंत्र, अपतटीय प्लेटफार्म, सुरंग केबल गैलरी और बिजली वितरण भवन शामिल हैं जहां तेल या ग्रीस संदूषण मौजूद है। गर्त का डिज़ाइन केबल को ढीला होने से बचाता है और गिरते मलबे के विरुद्ध निरंतर सुरक्षा प्रदान करता है।
आर12 एंटी-स्लिप रेटिंग (DIN 51130)
0.75 μ घर्षण का गतिशील गुणांक
IP4X कवर और गैस्केट विकल्प के साथ
मुख्य लाभ
चलने योग्य सतह सुरक्षा
5 मिमी उभरे हुए हीरे के पैटर्न के साथ चेकर्ड प्लेट कवर पैदल यातायात के लिए फिसलन प्रतिरोध प्रदान करता है, जिससे ऊंचे ट्रे रन पर गिरने का जोखिम कम हो जाता है। चलने-फिरने की सतहों के लिए OSHA 1910.22 के अनुरूप।
बेस एंटी-स्लिप एम्बॉसिंग
गर्त तल में कवर स्थापना से पहले ही यांत्रिक उभार (गैर-पर्ची बनावट) की सुविधा है, जो खींचने और कंपन के दौरान केबल के विस्थापन को रोकता है। पैटर्न की गहराई 0.8-1.2 मिमी।
सीलबंद या हवादार विकल्प
धूल/मलबे से सुरक्षा के लिए ठोस गर्त आधार या वेंटिलेशन के लिए छिद्रित आधार (35% खुला क्षेत्र)। संदूषण अवरोध को बनाए रखने के लिए कवर गैर-छिद्रित हैं।
हेवी ड्यूटी लोड रेटिंग
साइडवॉल की मोटाई 2.0 मिमी से 3.0 मिमी, कवर की मोटाई 1.5 मिमी (चेकर्ड)। 600 N/m तक की भार क्षमता, 2m स्पान पर वितरित भार, IEC 61537 पर परीक्षण किया गया।
उत्पाद विशेषताएँ
| सामग्री ग्रेड | हॉट-डिप गैल्वेनाइज्ड स्टील DX51D Z275 (Z600 वैकल्पिक) / स्टेनलेस स्टील 304, 316L |
| पार्श्व दीवार की ऊंचाई | 50 मिमी, 80 मिमी, 100 मिमी, 120 मिमी |
| चौड़ाई सीमा | 200 मिमी से 800 मिमी (50 मिमी की वृद्धि में) |
| चेकर्ड पैटर्न को कवर करें | 5 मिमी उठा हुआ हीरा, पिच 15x30 मिमी, स्लिप प्रतिरोध मान R12 |
| बेस एंटी-स्लिप प्रकार | उभरा हुआ बटन पैटर्न या अनुदैर्ध्य काटने का निशानवाला बनावट |
| समाप्त (जस्ती) | एएसटीएम ए123 / आईएसओ 1461 तक हॉट-डिप गैल्वनाइज्ड, न्यूनतम 85μm कोटिंग मोटाई |
| कवर अटैचमेंट | प्रत्येक 600 मिमी पर लैच (स्टेनलेस स्टील 304), स्प्रिंग-लोडेड, या स्क्रू-डाउन क्लिप टॉगल करें |
| तापमान सीमा | -40°C से 250°C (इस्पात संस्करण); -40°C से 400°C (स्टेनलेस) |
| अग्नि प्रदर्शन | गैर-दहनशील, कक्षा ए1 से ईएन 13501-1 |
अनुप्रयोग परिदृश्य
भारी औद्योगिक संयंत्र (इस्पात मिलें, सीमेंट कारखाने) जहां तेल रिसाव मानक ट्रे पर फिसलन की स्थिति पैदा करता है।
अपतटीय प्लेटफार्म और जहाज निर्माण - चेकर्ड कवर गीली स्थितियों में फिसलने से रोकता है, स्टेनलेस स्टील संस्करण नमक संक्षारण का प्रतिरोध करता है।
सुरंग केबल गैलरी और भूमिगत सबस्टेशन जहां रखरखाव कर्मी केबल रन के ऊपर चलते हैं।
हवाई अड्डे के सामान प्रबंधन प्रणाली और एप्रन ड्राइव क्षेत्रों में उच्च स्थायित्व और पैदल यातायात प्रतिरोध की आवश्यकता होती है।
खाद्य प्रसंस्करण सुविधाएं (तरल जमाव से बचने के लिए ढलान वाले कवर के साथ स्वच्छ डिजाइन)।
खनन और खनिज प्रसंस्करण - धूल भरे वातावरण के लिए एंटी-स्लिप कवर के साथ हेवी-ड्यूटी ट्रे।
तकनीकी नोट्स एवं समाधान
चलने योग्य कवर के लिए लोड परीक्षण
स्थायी विरूपण के बिना 200x200 मिमी क्षेत्र पर 1.5kN के केंद्रित भार के लिए चेकर्ड प्लेट कवर का परीक्षण किया गया। बार-बार पैदल यातायात के लिए, 1.2 मीटर के अंतराल पर अतिरिक्त कवर समर्थन निर्दिष्ट करें और कवर किनारों पर एंटी-स्किड स्ट्रिप्स का उपयोग करें।
गास्केट के नीचे संक्षारण
जब आईपी रेटिंग के लिए कवर और ट्रफ के बीच रबर गास्केट स्थापित किए जाते हैं, तो नमी फंस सकती है। जल निकासी स्लॉट (प्रत्येक 200 मिमी पर 3 मिमी उद्घाटन) के साथ नियोप्रीन गास्केट का उपयोग करें या तटीय क्षेत्रों के लिए स्टेनलेस स्टील निर्दिष्ट करें।
ग्राउंडिंग निरंतरता
नॉन-स्लिप कोटिंग और चेकर्ड कवर ग्राउंडिंग पथ को बाधित कर सकते हैं। कवर और ट्रे बॉडी के बीच अधिकतम 6 मीटर के अंतराल पर ग्राउंडिंग जंपर्स (कॉपर ब्रैड, 6 मिमी²) स्थापित करें। सहायक उपकरण के रूप में बॉन्डिंग लग्स प्रदान किए गए।
कवर हटाने की सुरक्षा
व्यक्तिगत कवर अनुभागों का वजन 15 किग्रा/मीटर तक होता है। लंबे खंडों के लिए, उठाने वाले हैंडल के साथ गैस-स्ट्रट सहायता प्राप्त टिका या स्प्लिट कवर निर्दिष्ट करें। सुरक्षा कैच ऊर्ध्वाधर रन पर आकस्मिक उद्घाटन को रोकते हैं।
अक्सर पूछे जाने वाले प्रश्न
चेकर्ड कवर और मानक फ्लैट कवर के बीच क्या अंतर है?
चेकर्ड प्लेट कवर में ऊपरी सतह पर एक उभरा हुआ हीरा पैटर्न होता है जो ट्रे पर चलने वाले कर्मियों के लिए फिसलन प्रतिरोध प्रदान करता है। फ्लैट कवर चिकने होते हैं और गीले या तैलीय होने पर फिसलन भरे हो जाते हैं। चेकर्ड कवर प्रति वर्ग मीटर 1.5-2.5 किलोग्राम जोड़ते हैं लेकिन सुरक्षा रेटिंग को R12/R13 तक सुधारते हैं।
क्या ट्रे के निचले हिस्से पर एंटी-स्लिप एम्बॉसिंग केबल जैकेट को नुकसान पहुंचा सकता है?
उभार की गहराई को गोल किनारों (त्रिज्या 0.3 मिमी) के साथ अधिकतम 0.6 मिमी तक नियंत्रित किया जाता है। संवेदनशील फाइबर ऑप्टिक केबलों के लिए, एक चिकनी लाइनर मैट का उपयोग करें या केबल संपर्क क्षेत्र में उभार के बिना गैर-छिद्रित तल निर्दिष्ट करें।
पाउडर कोटिंग के बाद स्लिप प्रतिरोध कैसे बनाए रखें?
पाउडर कोटिंग (80-120μm) बनावट की ऊंचाई 15-20% कम कर देती है। स्लिप-क्रिटिकल क्षेत्रों के लिए, केवल हॉट-डिप गैल्वनाइजिंग निर्दिष्ट करें (कोई अतिरिक्त कोटिंग नहीं) या पाउडर कोट के ऊपर स्लिप-प्रतिरोधी एग्रीगेट कोटिंग (एल्यूमीनियम ऑक्साइड) लागू करें।
क्या घुमावदार रन के लिए कस्टम कवर आकार उपलब्ध हैं?
हाँ। फ्लैट चेकर्ड प्लेटों को क्षैतिज मोड़, ऊर्ध्वाधर अंदर/बाहर मोड़ और रेड्यूसर फिट करने के लिए लेजर-कट किया जा सकता है। कवर के लिए न्यूनतम झुकने का त्रिज्या 600 मिमी है; संकीर्ण त्रिज्या के लिए खंडित आवरण की आवश्यकता होती है।
संदर्भ जानकारी का आदेश देना
भाग संख्या संरचना
एनएसटीसी-[चौड़ाई]-[ऊंचाई]-[सामग्री]-[कवर प्रकार]
उदाहरण: एनएसटीसी-400-80-जीएस-सीक्यू → चौड़ाई 400 मिमी, ऊंचाई 80 मिमी, गैल्वनाइज्ड स्टील, कुंडी के साथ चेकर कवर
- सामग्री कोड: जीएस (हॉट-डिप गैलव), एसएस304, एसएस316
- कवर प्रकार: सीक्यू (चेकर्ड), सीएल (क्लैंप लैच), सीटी (टॉगल लैच)
मानक वितरण सामग्री
- पूर्व-वेल्डेड अंत फ्लैंज के साथ गर्त अनुभाग (3 मीटर या 6 मीटर लंबाई)।
- चेकर्ड प्लेट कवर अनुभाग स्टेनलेस स्टील टिका या कुंडी
- कपलर प्लेटें और स्प्लिस हार्डवेयर (ग्राउंडिंग स्ट्रैप्स सहित)
- नियोप्रीन गैसकेट (धूल की जकड़न के लिए वैकल्पिक)
पैकेजिंग: एंटी-स्क्रैच इंटरलेयर के साथ लकड़ी का फूस, प्रति फूस अधिकतम 25 खंड।
*आईईसी 61537:2021 और एएसटीएम एफ1679 घर्षण परीक्षण पर आधारित तकनीकी डेटा। 2 मी समर्थन अवधि के लिए लोड मान सत्यापित। भूकंपीय क्षेत्रों और तेज़ हवा वाले बाहरी अनुप्रयोगों के लिए फ़ील्ड इंजीनियरिंग की अनुशंसा की जाती है।
