उत्पाद सिंहावलोकन

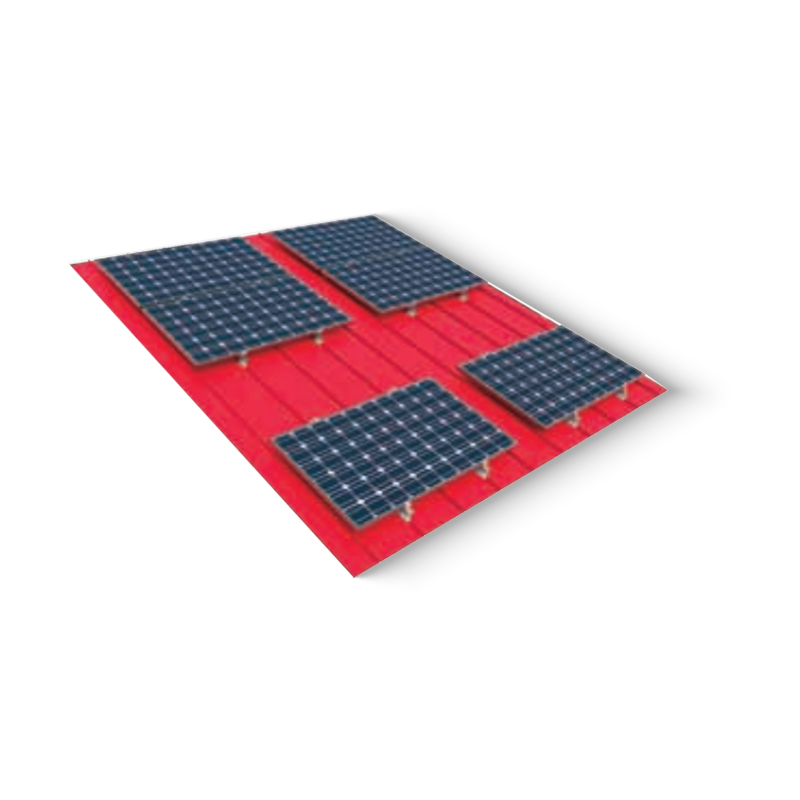

बिना शहतीर रंग के स्टील टाइल माउंटिंग सिस्टम को प्रोफाइल स्टील शीट के खड़े सीम या ट्रैपेज़ॉइडल पसलियों पर सीधे उपकरण संलग्न करने के लिए इंजीनियर किया गया है। सिस्टम में एक एल्यूमीनियम या गैल्वनाइज्ड स्टील क्लैंप बेस, एक ऊंचाई-समायोज्य ब्रैकेट और एक शीर्ष रेल या मॉड्यूल क्लैंप होता है। यह अनुप्रस्थ शहतीर की आवश्यकता को समाप्त करता है, सामग्री लागत और स्थापना समय को कम करता है। क्लैंप तंत्र मौसम की अखंडता को बनाए रखते हुए, छत की झिल्ली में प्रवेश किए बिना ब्रैकेट को सुरक्षित करने के लिए टी-बोल्ट और नियोप्रीन पैडिंग का उपयोग करता है। लोड स्थानांतरण शीट की पसलियों के माध्यम से उपसंरचना में होता है। मानक अनुकूलता में LSY-32/1000, YX25-210-840, और 25 मिमी से 75 मिमी तक रिब ऊंचाई वाली ट्रैपेज़ॉइडल टाइल्स जैसे प्रोफाइल शामिल हैं। माउंटिंग सिस्टम 5° और 45° के बीच ढलान कोण के साथ धातु की छतों पर फोटोवोल्टिक पैनल, केबल ट्रे, या हल्के यांत्रिक फिक्स्चर का समर्थन कर सकता है।

≤45° छत की ढलान सीमा
25-75 मिमी संगत पसली की ऊंचाई
एम8/एम10 क्लैंप बोल्ट का आकार
एन 1991-1-4 पवन भार डिज़ाइन
मुख्य लाभ

शहतीर उन्मूलन

पारंपरिक रेल शहतीर की तुलना में द्वितीयक इस्पात संरचना को 35-50% तक कम कर देता है। माउंटिंग ब्रैकेट सीधे छत की शीट की पसलियों से जुड़ते हैं, जिससे सामग्री व्यय और माल ढुलाई भार कम हो जाता है।

जलरोधक अखंडता

क्लैंप डिज़ाइन फिक्सिंग बिंदु को सील करने के लिए ईपीडीएम या सिलिकॉन पैडिंग का उपयोग करता है। छत पर कोई प्रवेश न होने से संभावित रिसाव कम हो जाता है। गतिशील परिस्थितियों में 600Pa वॉटरटाइटनेस का परीक्षण किया गया।

समायोज्य ऊंचाई और झुकाव

एकीकृत स्लाइडिंग तंत्र छत की अनियमितताओं या सौर अभिविन्यास की भरपाई के लिए 40 मिमी तक ऊर्ध्वाधर समायोजन और 0-15 डिग्री के झुकाव कोण की अनुमति देता है।

जंग मिलान सामग्री

एल्यूमीनियम 6063-टी5 (एनोडाइज्ड एए15) या एचडीजी स्टील (जेड600 कोटिंग) में क्लैंप। असमान धातु संपर्क रोकथाम के लिए स्टेनलेस स्टील A2-70 फास्टनरों को शामिल किया गया।

उत्पाद विशेषताएँ
सामग्री विकल्प एक्सट्रूडेड एल्यूमीनियम 6063-T5 (एनोडाइज्ड 12-15μm) / हॉट-डिप गैल्वनाइज्ड स्टील S250GD Z (275-600g/m²)
दबाना प्रकार ट्रैपेज़ॉइडल शीट के लिए साइड क्लैंप, मिड क्लैंप, एंड क्लैंप; खड़ी सीवन छतों के लिए सार्वभौमिक सीम क्लैंप
पसलियों की अनुकूलता ट्रैपेज़ॉइडल (ऊंचाई 25-75 मिमी, पिच 150-350 मिमी); नालीदार (प्रकार R32, R45); साइनसोइडल प्रोफाइल
भार क्षमता अंतिम तन्यता ताकत: क्लैंप 2.5kN प्रति ब्रैकेट; डिज़ाइन लोड: 1.2kN लंबवत / 0.8kN क्षैतिज
बांधनेवाला पदार्थ विशिष्टता स्टेनलेस स्टील A2-70 या A4-80 हेक्स बोल्ट; प्री-असेंबल स्प्रिंग वॉशर और फ्लैट वॉशर
तापमान सीमा -40°C से 110°C (EPDM सील लोच बनाए रखती है)
अग्नि वर्गीकरण गैर-दहनशील, एएसटीएम ई84 के अनुसार क्लास ए, एल्यूमीनियम घटक
प्रमाणपत्र आईएसओ 9001:2015; आईईसी 62852 (क्लैम्पिंग फोर्स); पवन उत्थान के लिए टीयूवी का परीक्षण किया गया
अनुप्रयोग परिदृश्य
ट्रैपेज़ॉइडल रंगीन स्टील शीट वाले औद्योगिक गोदाम - छत पर सौर सरणियों (ग्रिड-बंधे पीवी सिस्टम) का सीधा जुड़ाव।
कृषि भवन (पोल्ट्री फार्म, अनाज भंडारण) - निकास पंखे, हल्के ब्रैकेट या शहतीर ग्रिड के बिना छोटे उपकरण लगाना।
वाणिज्यिक धातु की छतें (कारपोर्ट, लॉजिस्टिक्स केंद्र) - केबल ट्रे या लो-प्रोफाइल वॉकवे का समर्थन करती हैं।
मौजूदा स्टील की छतों पर रेट्रोफिट परियोजनाएं - प्राथमिक संरचना को संशोधित किए बिना भार जोड़ने का समाधान।
कूलिंग सिस्टम और एचवीएसी लाइन सेट नालीदार धातु आवरण पर तय किए गए हैं।
तकनीकी नोट्स एवं समाधान

पवन उत्थान प्रतिरोध

उच्च सक्शन वाले छत क्षेत्रों के लिए, अतिरिक्त लॉकिंग क्लिप का उपयोग करें और क्लैंप घनत्व को 4 प्रति वर्ग मीटर तक बढ़ाएं। एएसटीएम ई1512 (न्यूनतम 600 एन प्रति क्लैंप) के अनुसार ऑन-साइट पुल परीक्षण के माध्यम से पुल-आउट बल को सत्यापित करें।

स्टील शीट का थर्मल मूवमेंट

थर्मल चक्रों के तहत रंगीन स्टील का विस्तार होता है। घर्षण पैड के साथ स्लॉटेड ब्रैकेट छेद का उपयोग करें जो फास्टनर थकान से बचने के लिए 3 मिमी तक सूक्ष्म फिसलन की अनुमति देता है। एम8 बोल्ट को 15 एनएम टॉर्क से अधिक न कसें।

असमान धातु संपर्क

गैल्वेनाइज्ड स्टील छत शीट के संपर्क में आने वाले एल्यूमीनियम ब्रैकेट को गैल्वेनिक जंग को रोकने के लिए नायलॉन आइसोलेटर्स या गैर-प्रवाहकीय गास्केट की आवश्यकता होती है। यदि आइसोलेटर का उपयोग नहीं किया गया है तो बिटुमिनस टेप लगाएं।

सील अखंडता सत्यापन

स्थापना के बाद, समान संपीड़न के लिए ईपीडीएम आवेषण का निरीक्षण करें। 1.5 मिमी से बड़ा अंतराल अनुचित बैठने का संकेत देता है और पानी के प्रवेश का कारण बन सकता है। 2 सप्ताह के बाद पुन: टॉर्क।

अक्सर पूछे जाने वाले प्रश्न
Q1 क्या नो-पुर्लिन प्रणाली सभी समलम्बाकार धातु छतों के लिए उपयुक्त है?
अनुकूलता पसली की ऊंचाई और अंतर पर निर्भर करती है। मानक क्लैंप रिब की ऊंचाई 25-75 मिमी और शिखा की चौड़ाई 25-45 मिमी में फिट होते हैं। कस्टम प्रोफ़ाइल (बट पसलियों, संकीर्ण पसलियों) के लिए, प्रोफ़ाइल-विशिष्ट जबड़े एडाप्टर या कस्टम-मशीनीकृत क्लैंप आवेषण का उपयोग करें।
Q2 क्या माउंटिंग सिस्टम को छत के संरचनात्मक सत्यापन की आवश्यकता है?
हाँ। छत की शीट को अतिरिक्त बिंदु भार का समर्थन करना चाहिए। शीट की मोटाई (न्यूनतम 0.5 मिमी स्टील), रिब ज्यामिति और प्राथमिक पर्लिन के बीच की अवधि के आधार पर लोड गणना प्रदान करें। माउंटिंग सिस्टम लोड को शीट पसलियों में स्थानांतरित करता है; निर्माता के साथ पसलियों की ताकत की पुष्टि करें।
Q3 क्या इस प्रणाली का उपयोग ग्राउंड बॉन्डिंग के बिना सौर पैनल स्थापना के लिए किया जा सकता है?
एनईसी 250 के लिए बॉन्डिंग आवश्यक है। ब्रैकेट और छत के फ्रेम में विद्युत निरंतरता स्थापित करने के लिए क्लैंप में ग्राउंडिंग क्लिप या पूर्व-स्थापित ग्राउंडिंग दांतों का उपयोग करें। एनोडाइज्ड सतह गैर-प्रवाहकीय है; कनेक्शन बिंदुओं पर कोटिंग हटा दें या स्टार वॉशर का उपयोग करें।
Q4 समय के साथ किस रखरखाव की आवश्यकता है?
सालाना क्लैंप टॉर्क का निरीक्षण करें (एम8 के लिए अनुशंसित 12-14 एनएम)। खराब ईपीडीएम पैड को हर 8-10 साल में बदलें। तटीय क्षेत्रों में जंग के संकेतों की जाँच करें; यदि आवश्यक हो तो सुरक्षात्मक स्प्रे लगाएं।
संदर्भ जानकारी का आदेश देना

भाग क्रमांकन योजना

एनपीसीएस-[रिब ऊंचाई कोड]-[सामग्री कोड]-[क्लैंप शैली]
उदाहरण: एनपीसीएस-50-एएल-एससी → रिब ऊंचाई 50 मिमी, एल्यूमीनियम मिश्र धातु, ट्रैपेज़ॉइडल शीट के लिए साइड क्लैंप

  • रिब ऊंचाई कोड: 35, 50, 65, 75
  • सामग्री: एएल (एनोडाइज्ड) / जीएस (गैल्वेनाइज्ड स्टील)
  • शैली: एससी (साइड क्लैंप), एमसी (मिड क्लैंप), ईसी (एंड क्लैंप)

मानक किट घटक

  • ऊपरी क्लैंप और निचला क्लैंप (मिलान जोड़ी)
  • M8x40 स्टेनलेस स्टील बोल्ट नाइलॉक नट
  • ईपीडीएम रबर पैड (2 मिमी मोटाई, प्री-कट)
  • फ्लैट वॉशर और स्प्रिंग वॉशर सेट
  • इंस्टालेशन टॉर्क रिंच एडाप्टर (वैकल्पिक)

पैकेजिंग: प्रति कार्टन इंस्टॉलेशन गाइड 50 सेट

* यूएल 2703 और ईएन 1991 के अनुसार स्थैतिक परीक्षण के आधार पर लोड मान। बर्फ/हवा क्षेत्र विशिष्ट समायोजन के लिए फील्ड इंजीनियरिंग की सिफारिश की गई। सभी उत्पाद RoHS आवश्यकताओं को पूरा करते हैं।
