चमकदार टाइल माउंटिंग प्रणाली

पूछना
पिछला पृष्ठ：रंगीन स्टील टाइल माउंटिंग सिस्टमअगला：बीआईपीवी पीवी समर्थन प्रणाली
उत्पाद परिचय
जीएमएस
सिंहावलोकन
लाभ
विशेष विवरण
अनुप्रयोग
स्थापना
छत का लगाव · गैर-मर्मज्ञ
छत पर लगाना · चमकती हुई टाइल

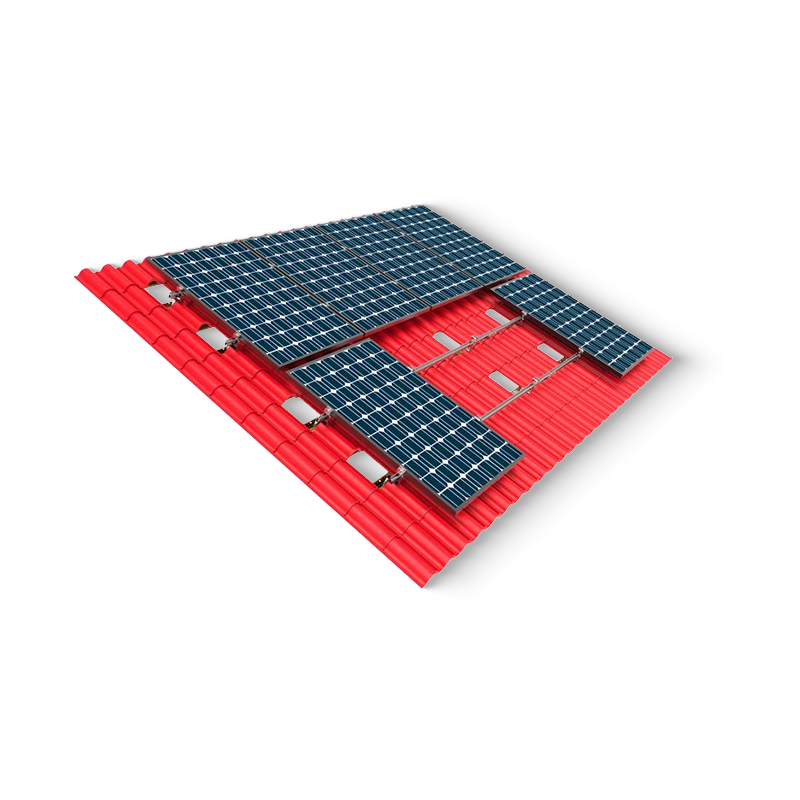

चमकदार टाइल माउंटिंग प्रणाली
द ग्लेज्ड टाइल माउंटिंग सिस्टम एक विशेष संरचनात्मक समाधान है जिसे फोटोवोल्टिक मॉड्यूल और अन्य छत उपकरणों को चमकदार (चिकनी, घुमावदार, या इंटरलॉकिंग) मिट्टी या कंक्रीट छत टाइल्स पर जोड़ने के लिए डिज़ाइन किया गया है। छत की वॉटरप्रूफिंग अखंडता से समझौता किए बिना चमकदार टाइलों की अनूठी ज्यामिति के साथ इंटरफेस करने के लिए इंजीनियर किया गया, यह सिस्टम समायोज्य टाइल हुक, एक्सट्रूडेड एल्यूमीनियम रेल और स्टेनलेस स्टील फास्टनरों का उपयोग करता है। छत की सतह के सौंदर्य चरित्र को संरक्षित करते हुए डिजाइन थर्मल विस्तार, पवन उत्थान बल और बर्फ भार को समायोजित करता है। रेट्रोफिट और नई निर्माण परियोजनाओं दोनों के लिए उपयुक्त, सिस्टम छत के तल के समानांतर झुकाव कोण या न्यूनतम ऊंचाई समायोजन के साथ मानक फोटोवोल्टिक पैनल कॉन्फ़िगरेशन का समर्थन करता है।
सामग्री
एनोडाइज्ड एल्यूमिनियम AL6005-T5
बांधनेवाला पदार्थ
स्टेनलेस स्टील SUS304
टाइल अनुकूलता
चमकदार मिट्टी · कंक्रीट · इंटरलॉकिंग
पवन भार
55 मी/से. तक
ए1
जलरोधक अखंडता
टाइल हुक को ईपीडीएम पैड या रबर गास्केट के साथ चमकदार टाइलों के नीचे या ऊपर बैठने के लिए डिज़ाइन किया गया है, जो छत के प्रवेश को खत्म करता है और मूल मौसम अवरोध को बनाए रखता है।
ए2
टाइल लोड वितरण
सिस्टम पीवी मॉड्यूल वजन को कई टाइल संपर्क बिंदुओं पर समान रूप से फैलाता है, जिससे नाजुक चमकदार सतहों को स्थानीयकृत दरार या क्षति से बचाया जा सकता है।
ए3
सौंदर्य संरक्षण
एनोडाइज्ड एल्यूमीनियम और लो-प्रोफाइल रेल डिज़ाइन दृश्य प्रभाव को कम करते हैं, जिससे छत का वास्तुशिल्प चरित्र प्रमुख बना रहता है।
ए4
मॉड्यूलर अनुकूलनशीलता
समायोज्य हुक स्थिति अलग-अलग टाइल प्रोफाइल, बैटन स्पेसिंग और छत की पिचों को समायोजित करती है, जो विभिन्न छत ज्यामिति में निर्बाध एकीकरण को सक्षम करती है।
तकनीकी विशिष्टताएँ
आधार सामग्री एनोडाइज्ड एल्यूमिनियम AL6005-T5 (12-15μm coating)
बांधनेवाला पदार्थ सामग्री स्टेनलेस स्टील SUS304 / SUS316 (coastal zones)
टाइल के प्रकार चमकदार मिट्टी, कंक्रीट, इंटरलॉकिंग (एस-प्रकार, एम-प्रकार, फ्लैट)
हुक समायोजन रेंज ±20 मिमी ऊर्ध्वाधर · ±15 मिमी क्षैतिज
पवन भार resistance 55 मी/से. तक (tested per EN 1991-1-4)
बर्फ भार क्षमता 1.2 kN/m² तक
रेल प्रोफ़ाइल 30x30 मिमी · 40x40 मिमी (अनुकूलन योग्य)
परिचालन तापमान -30°C से 85°C
⌂
आवासीय विरासत नवीकरण - चमकदार मिट्टी की टाइल वाली छतों के साथ सूचीबद्ध इमारतों पर पीवी एकीकरण।
⌂
वाणिज्यिक और नगरपालिका भवन - स्कूल, टाउन हॉल और घुमावदार चमकदार छत वाले सांस्कृतिक केंद्र।
⌂
लक्जरी आतिथ्य परियोजनाएं - होटल और रिसॉर्ट्स को छत की उपस्थिति में बदलाव किए बिना कम-प्रोफ़ाइल सौर एकीकरण की आवश्यकता होती है।
⌂
ऐतिहासिक जिला सौर स्थापनाएँ - संरक्षित वास्तुशिल्प क्षेत्रों के लिए दृश्य प्रभाव दिशानिर्देशों को पूरा करना।
⸻
स्थापना sequence
01
छत सर्वेक्षण और टाइल मानचित्रण
टाइल के प्रकार, बैटन के बीच की दूरी और चमकदार सतह की स्थिति की पहचान करें। अंतर्निहित छत के राफ्टरों के साथ संरेखित हुक स्थिति को चिह्नित करें।
02
हुक स्थापना
ईपीडीएम सुरक्षा पैड के साथ चमकदार टाइलों के नीचे या ऊपर समायोज्य हुक स्लाइड करें। निर्दिष्ट टॉर्क (12-15 एनएम) के साथ स्टेनलेस स्टील बोल्ट का उपयोग करके सुरक्षित करें।
03
रेल लगाव
पूर्व-इकट्ठे कनेक्टर का उपयोग करके हुक पर एल्यूमीनियम रेल स्थापित करें। एकीकृत समायोजन स्लॉट का उपयोग करके सरणी में लेवल रेल।
04
मॉड्यूल क्लैम्पिंग
पीवी पैनलों को रेलों पर रखें और शीर्ष या साइड क्लैंप का उपयोग करके सुरक्षित करें। सभी घटकों में ग्राउंड बॉन्डिंग निरंतरता को सत्यापित करें।
चमकदार टाइल माउंटिंग प्रणाली · AL6005-T5 anodized · SUS304 fasteners · non-penetrating · heritage-compatible
भौतिक गुण
प्रकार फोटोवोल्टिक स्टेंट
सामग्री सामग्री एल्यूमीनियम मिश्र धातु
सतह परिष्करण/उपचार

/

आयाम सीमा

अनुकूलन उपलब्ध है

चौड़ाई अनुकूलन उपलब्ध है
साइड रेल की ऊंचाई
लंबाई
मोटाई/तार व्यास
अधिकतम. कार्य भार
सहायक उपकरण/संबंधित उत्पाद
उत्पाद विशेषताएँ

1. हल्का वजन

2. आसान स्थापना

3. दृढ़तापूर्वक अनुकूलनशीलता

रंग

डिज़ाइन पवन दबाव: 0.55KN/㎡

डिज़ाइन बर्फ का दबाव: 0.5KN/㎡

सेवा जीवन: 30 वर्ष

पर्यावरण की मांग
आवेदन चमकदार शीर्षक छत
