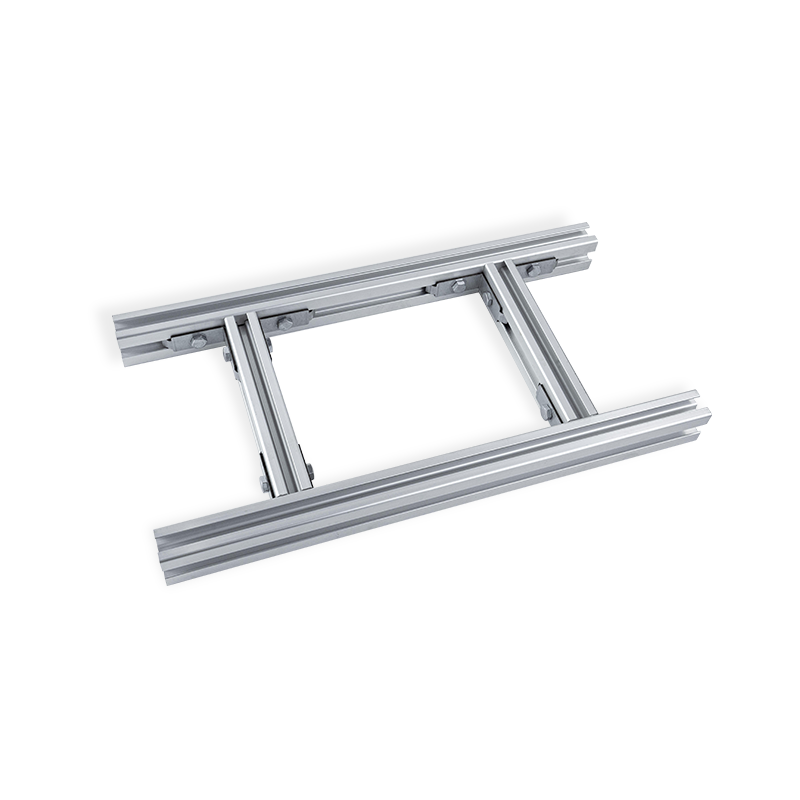

केबल प्रबंधन के लिए खुली प्रणाली के साथ एल्यूमीनियम केबल सीढ़ी

पूछना
पिछला पृष्ठ：एल्यूमीनियम केबल सीढ़ीअगला：भारी शुल्क के साथ यू-स्ट्रंट चैनल केबल सीढ़ी
उत्पाद परिचय

एल्युमीनियम प्रोफ़ाइल केबल रैक डेटा केंद्रों में खुले केबल प्रबंधन प्रणालियों के लिए डिज़ाइन किए गए हैं। उन्होंने अपने हल्के वजन, उच्च शक्ति और आसान रखरखाव के लिए बाजार में व्यापक पहचान हासिल की है। मुख्य सामग्री के रूप में उच्च गुणवत्ता वाले एल्यूमीनियम मिश्र धातु का उपयोग यह सुनिश्चित करता है कि केबल रैक में भार वहन क्षमता और संक्षारण प्रतिरोध है, जबकि आसान संचालन और स्थापना के लिए समग्र वजन कम हो जाता है। इसकी सतह इलेक्ट्रो-गैल्वनाइज्ड या हॉट-डिप गैल्वेनाइज्ड है, जिसकी कोटिंग मोटाई क्रमशः ≥12um और >60um है, जो जंग और संक्षारण प्रतिरोध प्रदान करती है। यह उपचार न केवल केबल रैक की सेवा जीवन को बढ़ाता है, बल्कि पर्यावरणीय क्षरण का विरोध करने की क्षमता को भी बढ़ाता है, जिससे दीर्घकालिक और स्थिर संचालन सुनिश्चित होता है। केबल रैक का खुला डिज़ाइन केबल बिछाने और रखरखाव को अधिक सुविधाजनक बनाता है। उपयोगकर्ता लचीले वायरिंग लेआउट को प्राप्त करने के लिए केबल रैक के चरणों के माध्यम से आसानी से केबल पास कर सकते हैं। साथ ही, खुली संरचना वायु परिसंचरण को भी अनुकूलित करती है और डेटा सेंटर की गर्मी अपव्यय दक्षता में सुधार करती है।

खुली प्रणाली · केबल प्रबंधन

केबल प्रबंधन के लिए खुली प्रणाली के साथ एल्यूमीनियम केबल सीढ़ी

बिजली, नियंत्रण और दूरसंचार केबलों के लिए मॉड्यूलर समर्थन संरचना। इनडोर और आउटडोर वातावरण में उच्च यांत्रिक शक्ति और संक्षारण प्रतिरोध के लिए डिज़ाइन किया गया।

उत्पाद सिंहावलोकन

खुली प्रणाली वाली एल्यूमीनियम केबल सीढ़ी में दो अनुदैर्ध्य पार्श्व रेलें होती हैं जो निश्चित अंतराल पर पायदानों से जुड़ी होती हैं, जो सीढ़ी-प्रकार की संरचना बनाती हैं। एक्सट्रूडेड एल्यूमीनियम मिश्र धातु 6063-टी5 या 6061-टी6 से निर्मित, यह प्रणाली केबलों के लिए एक हल्का लेकिन कठोर समर्थन मार्ग प्रदान करती है। खुला डिज़ाइन प्राकृतिक संवहन शीतलन की अनुमति देता है, गर्मी के निर्माण को रोकता है, और मौजूदा लाइनों को डिस्कनेक्ट किए बिना केबल जोड़ने या प्रतिस्थापन को सरल बनाता है। सतह के उपचार में या तो मिल फिनिश, एनोडाइज्ड (8-12μm), या पॉलिएस्टर पाउडर कोटिंग (आरएएल रंग) शामिल हैं। मानक पायदान की दूरी 250 मिमी या 300 मिमी है, जो अनुरोध पर समायोज्य है। सीढ़ी के खंड स्प्लिसेस या कप्लर्स के माध्यम से जुड़ते हैं, जो सीधे रन, क्षैतिज मोड़, ऊर्ध्वाधर अंदर/बाहर मोड़ और राइजर संक्रमण का समर्थन करते हैं। केबल प्रतिधारण को वैकल्पिक क्लीट, रोलर्स के साथ बढ़ाया जा सकता है, या पृथक्करण के लिए डिवाइडर के साथ कवर किया जा सकता है।

6063-टी5/6061-टी6 मिश्र धातु ग्रेड
250 एवं 300 मिमी पायदान रिक्ति (मानक)
6 मीटर तक अनुभाग की लंबाई
आईपी20 - आईपी66 सिस्टम सुरक्षा (कवर के साथ)

मुख्य लाभ

डब्ल्यू

डब्ल्यूeight vs strength ratio

एल्युमीनियम घनत्व 2.7 ग्राम/सेमी³ 200 N/m प्रति पायदान तक भार क्षमता बनाए रखते हुए स्टील विकल्पों की तुलना में 60% कम वजन प्रदान करता है (IEसी 61537 पर परीक्षण किया गया)।

C

संक्षारण प्रतिरोध

प्राकृतिक ऑक्साइड परत या एनोडाइज्ड फिनिश नमी, नमक स्प्रे (परीक्षणित>480एच एएसटीएम बी117) और रासायनिक एजेंटों का प्रतिरोध करती है। पेट्रोकेमिकल और समुद्री वातावरण के लिए उपयुक्त।

ओ

ओpen accessibility

रूंग स्पेसिंग केबल ड्रॉप नियंत्रण और दृश्य निरीक्षण की अनुमति देती है। केबल बिछाने या पथ पर पुनः रूटिंग के लिए किसी उपकरण की आवश्यकता नहीं है, जिससे स्थापना का समय 30% कम हो जाता है।

आर

आरapid assembly

स्नैप-इन स्प्लिस प्लेट और पूर्व-छिद्रित छेद बोल्ट कनेक्शन को कम करते हैं। केबल सीढ़ी प्रणालियों के लिए DIN EN 61537 मानक के अनुरूप।

उत्पाद विशेषताएँ

सामग्री एक्सट्रूडेड एल्यूमीनियम मिश्र धातु 6063-T5 / 6061-T6 (अनुकूलन योग्य 6005A)
सतही समापन मिल फिनिश, एनोडाइज्ड (10μm साफ़ या कांस्य), पाउडर कोटिंग RAL 9002 / RAL 7040 / RAL 1018
साइड रेल आयाम (एच x डब्ल्यू) 50x30 मिमी | 80x40 मिमी | 100x45 मिमी | 120x50 मिमी (अनुरोध पर अन्य)
आरung profile 20x12 मिमी ट्रैपेज़ॉइडल या 25x15 मिमी फ्लैट बार; विरोधी पर्ची पैटर्न वैकल्पिक
मानक लंबाई 3000 मिमी, 4000 मिमी, 6000 मिमी
आरung spacing 250 मिमी (भारी शुल्क), 300 मिमी (मानक शुल्क), 150 मिमी (छोटे केबल के लिए)
लोड वर्ग (आईईसी 61537) कक्षा 60 / कक्षा 120 / कक्षा 180 (अधिकतम वितरित भार 1800 एनएम)
तापमान सीमा -40°C से 120°C

अनुप्रयोग परिदृश्य

बिजली संयंत्र और सबस्टेशन डेटा केंद्र (ओवरहेड केबल रूटिंग) जल उपचार सुविधाएं तेल एवं गैस रिफाइनरियाँ व्यावसायिक ऊँची इमारतें रेलवे सिग्नलिंग नेटवर्क नवीकरणीय ऊर्जा (सौर/पवन फार्म) हवाई अड्डे के सामान और नियंत्रण प्रणाली

तकनीकी नोट्स एवं समाधान

विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) शमन

संवेदनशील सिग्नल केबलों के लिए, निरंतर बॉन्डिंग जंपर्स के साथ एल्यूमीनियम सीढ़ी स्थापित करें। ईएमसी निर्देश 2014/30/ईयू को संतुष्ट करते हुए, लूप प्रतिबाधा को 0.1 ओम प्रति 10 मीटर लंबाई से कम करने के लिए बंधुआ पायदान कनेक्शन का उपयोग करें।

थर्मल विस्तार प्रबंधन

एल्युमीनियम 23 x 10⁻⁶/K फैलता है। 20 मीटर से अधिक की दौड़ के लिए, प्रति 10 डिग्री सेल्सियस भिन्नता पर 15 मिमी अंतर के साथ विस्तार जोड़ों को शामिल करें। हर 6 मीटर पर लगाए गए स्थिर एंकर झुकने से रोकते हैं।

द्विधातु संक्षारण रोकथाम

डब्ल्यूhen connecting aluminum ladders to galvanized steel supports, use isolating pads or zinc-plated washers with Dacromet coating. Avoid direct copper-aluminum contact in humid conditions.

भूकंपीय एवं कंपन अनुपालन

बोल्टेड स्प्लिस प्लेट और स्प्रिंग क्लिप के साथ सीढ़ी प्रणाली जोन 4 भूकंपीय त्वरण (0.4 ग्राम) का सामना करती है। उच्च कंपन वाले क्षेत्रों के लिए, लॉक नट और एंटी-वाइब्रेशन ब्रैकेट का उपयोग करें।

अक्सर पूछे जाने वाले प्रश्न

डब्ल्यूhat is the difference between cable ladder and cable tray?
केबल सीढ़ी में खुले पायदान होते हैं जिनमें रिक्त स्थान (आमतौर पर 250-300 मिमी) होता है जो वेंटिलेशन और न्यूनतम मलबे का संग्रह प्रदान करता है, जो भारी केबलों के लिए आदर्श है। केबल ट्रे में एक ठोस या छिद्रित तल होता है, जो छोटे व्यास वाले केबलों के लिए उपयुक्त होता है। सीढ़ी वजन कम करती है और आसानी से उतरती है।
क्या एल्यूमीनियम केबल सीढ़ी का उपयोग तटीय वातावरण में बाहर किया जा सकता है?
हाँ। एपॉक्सी-पॉलिएस्टर हाइब्रिड के साथ एनोडाइज्ड फिनिश (न्यूनतम 15μm) या पाउडर कोटिंग निर्दिष्ट करें। सीधे समुद्री छप क्षेत्रों के लिए, क्रोमेट-मुक्त रूपांतरण कोटिंग के साथ 6063 एल्युमीनियम और 1000एच नमक स्प्रे के लिए परीक्षण किए गए हेवी-ड्यूटी पॉलिएस्टर कोट का उपयोग करें।
किसी दी गई स्पैन लंबाई के लिए भार क्षमता की गणना कैसे करें?
आरefer to load tables in IEC 61537. For example, side rail 100x45mm with 3m span and 250mm rung spacing supports distributed load 1200 N/m. Increase rung density or reduce span for higher loads. Consult manufacturer load deflection chart.
क्या ड्रिलिंग के बिना केबल फिक्सिंग के लिए सहायक उपकरण उपलब्ध हैं?
हाँ। यूनिवर्सल सैडल क्लिप, स्प्रिंग स्टील फास्टनरों, और हुक-एंड-लूप पट्टियाँ सीधे पायदानों से जुड़ती हैं। इसके अलावा, स्नैप बेस के साथ केबल क्लीट साइड रेल छिद्रण (प्रत्येक 50 मिमी पर पूर्व-छिद्रित छेद) पर फिट होते हैं।

संदर्भ जानकारी का आदेश देना

भाग संख्या कोड एसीएल-[रेल ऊंचाई]-[रूंग स्पेसिंग]-[समाप्त कोड]-[लंबाई सेमी]
उदाहरण ACL-100-300-PC7035-400 → ऊंचाई 100 मिमी, पायदान की दूरी 300 मिमी, पाउडर कोट RAL7035, 4000 मिमी लंबाई
मानक सहायक उपकरण स्प्लिस प्लेट्स (जोड़ी), बोल्ट और स्प्रिंग नट, बॉन्डिंग जंपर्स, साइड रेल के लिए एंड कैप
अनुकूलन विकल्प जल निकासी के लिए ढलानदार पायदान, 316 स्टेनलेस स्टील हार्डवेयर, प्री-असेंबल कप्लर्स, तेजी से माउंटिंग के लिए कैप्टिव नट चैनल
*सभी तकनीकी डेटा एक्सट्रूडेड एल्यूमीनियम प्रोफाइल पर आधारित हैं। आईईसी 61537:2021 के अनुसार लोड क्षमता सत्यापित। उत्पाद चित्रण और विशिष्टताएँ इंजीनियरिंग परिवर्तनों के अधीन हैं।
भौतिक गुण
प्रकार वायरिंग के लिए केबल ट्रे
सामग्री सामग्री स्टील, एल्युमीनियम, ss304, ss316L
सतह परिष्करण/उपचार

प्री-गैल्वनाइज्ड 8um/इलेक्ट्रो जिंक प्लेटिंग（≥12um）

हॉट-डिप गैल्वेनाइज्ड（＞60um）

प्लास्टिक-स्पेयड（＞60um）

पावर कोटिंग

एसिड वाशिंग पॉलिशिंग (विकल्प)

आयाम सीमा

अनुकूलन उपलब्ध है

चौड़ाई
साइड रेल की ऊंचाई
लंबाई
मोटाई/तार व्यास
अधिकतम. कार्य भार साइज़ के अनुसार
सहायक उपकरण/संबंधित उत्पाद
उत्पाद विशेषताएँ
रंग चांदी या अन्य/ग्राहकों के अनुसार
पर्यावरण की मांग
आवेदन
हमारे बारे में
Jiangsu Youming Group Co., Ltd.
Jiangsu Youming Group Co., Ltd.

Jiangsu Youming Group Co., Ltd. 2015 में शुरू हुई हमारी कंपनी ताइडोंग इंडस्ट्रियल पार्क, शियुआन टाउन, डोंगताई शहर में है। हम... चीन में कस्टमाइज़ किया गया केबल प्रबंधन के लिए खुली प्रणाली के साथ एल्यूमीनियम केबल सीढ़ी देने वाला और OEM/ODM केबल प्रबंधन के लिए खुली प्रणाली के साथ एल्यूमीनियम केबल सीढ़ी कारखाना. यह एक प्रोफेशनल कंपनी है जो केबल ट्रे के रिसर्च और डेवलपमेंट और प्रोडक्शन में लगी हुई है, और यह जियांग्सू प्रांत में एक इनोवेटिव हाई-टेक कंपनी भी है। कंपनी की रजिस्टर्ड कैपिटल 50 मिलियन RMB है, यह 60 mu (लगभग 4 हेक्टेयर) एरिया में फैली हुई है, इसकी प्रोडक्शन वर्कशॉप 26,000 स्क्वायर मीटर से ज़्यादा की है, और इसकी सालाना प्रोडक्शन कैपेसिटी 30,000 टन से ज़्यादा केबल ट्रे बनाने की है।

तेज़ी से बेहतर होते केबल ट्रे मार्केट में, कंपनी ने अपनी पूरी तरह से ऑटोमेटेड प्रोडक्शन लाइनों की वजह से लगातार तरक्की की है और इंडस्ट्री में एक लीडिंग जगह बनाई है। इसकी मुख्य प्रोडक्शन लाइनों में स्लिटिंग लाइन, क्रॉस-कटिंग लाइन, ऑटोमैटिक फॉर्मिंग लाइन, ऑटोमैटिक वेल्डिंग लाइन, ऑटोमैटिक रिवेटिंग लाइन, लेज़र कटिंग लाइन, CNC टरेट पंचिंग लाइन और ऑटोमैटिक स्प्रेइंग लाइन शामिल हैं। प्रोडक्ट्स मुख्य रूप से स्टेनलेस स्टील, एल्यूमीनियम एलॉय, हॉट-डिप गैल्वेनाइज्ड, और पाउडर कोटेड/फायरप्रूफ जैसी कई सीरीज़ में बंटे होते हैं, और चैनल टाइप, ट्रेपेज़ॉइडल टाइप, परफोरेटेड टाइप और मेश टाइप जैसे अलग-अलग स्पेसिफिकेशन और मॉडल में आते हैं। प्रोडक्ट्स का इस्तेमाल इंफ्रास्ट्रक्चर, ट्रांसपोर्टेशन, कम्युनिकेशन, पावर (जिसमें विंड पावर, फोटोवोल्टिक और थर्मल पावर शामिल हैं), मशीनरी, मेटलर्जी, शिपबिल्डिंग, केमिकल, फार्मास्यूटिकल और फूड इंडस्ट्री में बड़े पैमाने पर होता है। कंपनी का अपना टेस्टिंग सेंटर है, और रॉ मटेरियल खरीदने से लेकर प्रोडक्ट डिलीवरी तक हर कदम पर कड़ी क्वालिटी जांच होती है ताकि यह पक्का हो सके कि प्रोडक्ट की क्वालिटी इंडस्ट्री में सबसे अच्छे लेवल पर पहुंचे। कई सालों के मार्केट विस्तार के ज़रिए, कंपनी ने कई जानी-मानी घरेलू कंपनियों के साथ अच्छे कोऑपरेटिव रिश्ते बनाए हैं, कस्टमर्स को पूरी प्रोडक्ट चुनने की सर्विस दी है और उनकी अच्छी पहचान और भरोसा जीता है।

कंपनी प्रोडक्शन, टेक्नोलॉजिकल रिसर्च और डेवलपमेंट, और इनोवेशन को बहुत महत्व देती है। टैलेंट और टेक्नोलॉजी को अपनी नींव मानकर, कंपनी में 150 से ज़्यादा स्किल्ड कर्मचारी हैं, जिनमें 50 से ज़्यादा कोर टेक्निकल लोग शामिल हैं। कंपनी के पास एक डिज़ाइन और R&D टीम, एडवांस्ड एंटरप्राइज़ मैनेजमेंट, और एक कुशल सेल्स टीम है। कंपनी ने ISO 9001:2015 क्वालिटी मैनेजमेंट सिस्टम सर्टिफिकेशन, ISO 14001:2015 एनवायरनमेंटल मैनेजमेंट सिस्टम सर्टिफिकेशन, ISO 45001:2018 ऑक्यूपेशनल हेल्थ और सेफ्टी मैनेजमेंट सिस्टम सर्टिफिकेशन, और EU CE सर्टिफिकेशन हासिल किया है। कंपनी के पास कई इंडिपेंडेंट इंटेलेक्चुअल प्रॉपर्टी राइट्स और पेटेंटेड टेक्नोलॉजी हैं, जो इसे इंडस्ट्री में टेक्नोलॉजिकल इनोवेशन में सबसे आगे रखती हैं।
