फाइबर केबल ट्रे आंतरिक रिसर 45 डिग्री

पूछना
पिछला पृष्ठ：फाइबर केबल ट्रे बाहरी रिसर 45 डिग्रीअगला：पीला फाइबर केबल ट्रे प्लास्टिक पीवीसी रेसवे फाइबर ऑप्टिक रनर केबल ट्रे ट्रंकिंग
उत्पाद परिचय
फ़ाइबर ट्रे · आंतरिक राइज़र · 45°

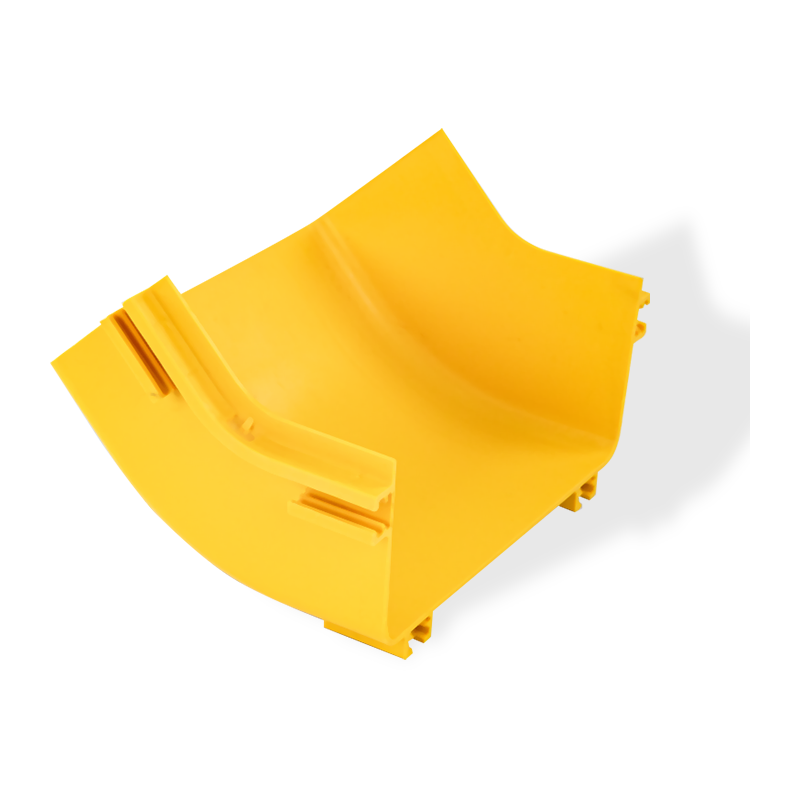

फाइबर केबल ट्रे आंतरिक रिसर 45 डिग्री
T वह फ़ाइबर केबल ट्रे आंतरिक राइज़र 45 डिग्री एक सटीक-मोल्ड घटक है जिसे फाइबर ऑप्टिक केबल प्रबंधन प्रणालियों के भीतर 45-डिग्री ऊर्ध्वाधर दिशात्मक परिवर्तन की सुविधा के लिए डिज़ाइन किया गया है। यह आंतरिक राइजर एक ही ट्रे रन के भीतर विभिन्न ऊंचाई स्तरों के बीच चलने वाले ऑप्टिकल फाइबर के लिए एक सहज, क्रमिक संक्रमण प्रदान करता है। फ्लेम-रिटार्डेंट एबीएस या पीवीसी (यूएल94 वी-0) से निर्मित, रिसर सिंगल-मोड और मल्टी-मोड फाइबर के लिए आवश्यक महत्वपूर्ण मोड़ त्रिज्या को बनाए रखता है, सूक्ष्म-झुकने के नुकसान को रोकता है और सिग्नल अखंडता सुनिश्चित करता है। आंतरिक कॉन्फ़िगरेशन राइजर को ट्रे प्रोफाइल के भीतर स्थापित करने की अनुमति देता है, एक स्वच्छ सौंदर्य बनाए रखता है और फाइबर को बाहरी हस्तक्षेप से बचाता है। मानक 120 मिमी, 240 मिमी और 300 मिमी फाइबर केबल ट्रे के साथ संगत, यह सहायक उपकरण डेटा केंद्रों, दूरसंचार कक्षों और एंटरप्राइज़ नेटवर्क वातावरण में संरचित केबलिंग के लिए आवश्यक है।
मुख्य लाभ
नियंत्रित 45° संक्रमण
क्रमिक 45-डिग्री झुकाव अधिकतम मोड़ त्रिज्या सीमा को पार किए बिना ऊंचाई स्तरों के बीच सुचारू फाइबर रूटिंग प्रदान करता है।
आंतरिक राइज़र डिज़ाइन
ट्रे प्रोफ़ाइल के भीतर स्थापित, एक साफ, विनीत उपस्थिति बनाए रखना और बाहरी संपर्क से फाइबर की रक्षा करना।
ज्वाला-मंदक सामग्री
UL94 V-0 रेटेड ABS या पीवीसी निर्माण डेटा सेंटर और दूरसंचार सुविधा अग्नि सुरक्षा आवश्यकताओं को पूरा करता है।
रोड़ा मुक्त सतह
चिकनी आंतरिक और बाहरी सतहें तेज किनारों को खत्म कर देती हैं जो स्थापना के दौरान नाजुक फाइबर जैकेट को नुकसान पहुंचा सकते हैं।
मॉड्यूलर अनुकूलता
मानक आयाम 120 मिमी, 240 मिमी और 300 मिमी फाइबर केबल ट्रे सिस्टम के साथ निर्बाध एकीकरण सुनिश्चित करते हैं।
उपकरण-मुक्त स्थापना
स्नैप-फिट कनेक्शन विशेष उपकरणों के बिना फाइबर रूटिंग पथों के तेजी से संयोजन और संशोधन को सक्षम बनाता है।
Fiber cable tray internal riser 45 degrees
सामग्री ज्वाला-मंदक एबीएस/पीवीसी
लौ रेटिंग UL94 V-0 · हलोजन-मुक्त
कोण 45° आंतरिक वृद्धि
मोड़ त्रिज्या ≥30मिमी · ≥50मिमी विकल्प
ट्रे अनुकूलता 120 मिमी · 240 मिमी · 300 मिमी
तापमान सीमा -25°C से 75°C
उत्पाद विशिष्टताएँ
सामग्री ज्वाला-मंदक एबीएस या पीवीसी (UL94 V-0, हलोजन मुक्त)
रिज़र कोण 45-डिग्री आंतरिक ऊर्ध्वाधर संक्रमण
मोड़ त्रिज्या options R30 (मानक), R50 (हेवी-ड्यूटी फाइबर), R100 (अल्ट्रा-सेंसिटिव)
संगत ट्रे चौड़ाई 120 मिमी, 240 मिमी, 300 मिमी (मानक फाइबर ट्रे आकार)
स्थापना विधि ट्रे साइडवॉल पर स्नैप-फिट/क्लिप-ऑन अटैचमेंट
रंग मानक पीला (फाइबर ऑप्टिक के लिए उद्योग मानक), नारंगी, काला
परिचालन तापमान -25°C से 75°C
भण्डारण तापमान -30°C से 85°C
आवेदन परिदृश्य
डेटा केंद्र - 45-डिग्री ऊंचाई परिवर्तन के साथ ओवरहेड ट्रे और सब-फ्लोर पथों के बीच फाइबर को रूट करना।
दूरसंचार केंद्रीय कार्यालय - मुख्य वितरण फ्रेम और उपकरण रैक के बीच फाइबर संक्रमण का आयोजन।
एंटरप्राइज़ सर्वर रूम - संरचित केबलिंग बुनियादी ढांचे के भीतर फाइबर केबल ऊंचाई परिवर्तन का प्रबंधन करना।
आईएसपी और कोलोकेशन सुविधाएं - विभिन्न केबल प्रबंधन क्षेत्रों और उपकरण क्षेत्रों के बीच फाइबर रूटिंग की सुविधा प्रदान करना।
अक्सर पूछे जाने वाले प्रश्न
▸ आंतरिक राइजर और बाहरी राइजर के बीच क्या अंतर है?
एक आंतरिक राइजर ट्रे प्रोफाइल के भीतर फिट बैठता है, जो साफ उपस्थिति बनाए रखता है और फाइबर को बाहरी संपर्क से बचाता है। एक बाहरी राइजर ट्रे के बाहर से जुड़ा होता है, जो अतिरिक्त निकासी प्रदान करता है लेकिन फाइबर को संभावित नुकसान पहुंचाता है। अधिकांश डेटा सेंटर और दूरसंचार अनुप्रयोगों के लिए आंतरिक डिज़ाइन को प्राथमिकता दी जाती है जहां सौंदर्यशास्त्र और सुरक्षा प्राथमिकताएं हैं।
▸ क्या 45-डिग्री राइजर का उपयोग प्री-टर्मिनेटेड फाइबर बंडलों के साथ किया जा सकता है?
हाँ। चिकने, फ्लेयर्ड प्रवेश और निकास बिंदु एमपीओ या एमटीपी कनेक्टर के साथ प्री-टर्मिनेटेड फाइबर असेंबली को बिना किसी रुकावट के गुजरने की अनुमति देते हैं। हालाँकि, फाइबर बंडल को खींचने से पहले राइजर स्थापित किया जाना चाहिए ताकि यह सुनिश्चित हो सके कि कनेक्टर बिना किसी रुकावट के उद्घाटन से गुजरता है।
▸ फ़ाइबर ऑप्टिक केबलों के लिए राइज़र मोड़ त्रिज्या को कैसे बनाए रखता है?
राइज़र की आंतरिक सतह को एक सतत, चिकनी वक्रता के साथ डिज़ाइन किया गया है जो 30 मिमी (मानक), 50 मिमी (भारी-ड्यूटी), या 100 मिमी (अल्ट्रा-सेंसिटिव) का न्यूनतम मोड़ त्रिज्या बनाए रखता है। यह सुनिश्चित करता है कि ऑप्टिकल फाइबर कभी भी तेज कोणों के अधीन नहीं होते हैं जो सूक्ष्म-झुकने या सिग्नल क्षीणन का कारण बन सकते हैं।
▸ क्या राइजर सिंगल-मोड और मल्टी-मोड फाइबर केबल दोनों के साथ संगत है?
हाँ। राइजर सिंगल-मोड (OS1, OS2) और मल्टी-मोड (OM1-OM5) सहित सभी मानक फाइबर ऑप्टिक केबल प्रकारों के साथ संगत है। मोड़ त्रिज्या विकल्प (R30/R50/R100) विभिन्न फाइबर प्रकारों और अनुप्रयोगों की विशिष्ट आवश्यकताओं से मेल खाने के लिए लचीलापन प्रदान करते हैं।
स्थापना दिशानिर्देश
फाइबर केबल खींचने से पहले राइजर स्थापित करें ताकि कनेक्टर बिना किसी रुकावट या क्षति के उद्घाटन से गुजर सकें।
सुनिश्चित करें कि संक्रमण के दौरान फाइबर बंडलों पर पार्श्व तनाव को रोकने के लिए राइजर केबल ट्रे के ऊर्ध्वाधर अक्ष के साथ संरेखित है।
सत्यापित करें कि चयनित मोड़ त्रिज्या स्थापित किए जा रहे केबल प्रकार के लिए फाइबर निर्माता के विनिर्देशों से मेल खाता है।
भंडारण एवं रखरखाव
भौतिक गुणों को बनाए रखने के लिए राइजर घटकों को सीधे यूवी जोखिम से दूर सूखे, हवादार क्षेत्र में स्टोर करें।
सुचारू फाइबर रूटिंग सुनिश्चित करने के लिए स्थापना से पहले सतह की खामियों या गड़गड़ाहट के लिए राइजर का निरीक्षण करें।
मजबूत सॉल्वैंट्स या अम्लीय सफाई एजेंटों के संपर्क से बचें जो लौ-मंदक गुणों को ख़राब कर सकते हैं।
फाइबर केबल ट्रे आंतरिक रिसर · 45° · UL94 V-0 · R30/R50/R100 · 120/240/300 मिमी संगत
भौतिक गुण
प्रकार फाइबर केबल ट्रे/ऑप्टिक केबल ट्रे
सामग्री सामग्री सीधे खंड के लिए ज्वाला-मंदक पीवीसी, सहायक उपकरण के लिए ज्वाला-मंदक एबीएस, लचीली ट्यूब की सामग्री पीपी है। ज्वाला-मंदक सामग्री को UL94 FV-0 रेटिंग दी गई है
सतह परिष्करण/उपचार

/

आयाम सीमा

अनुकूलन उपलब्ध है

चौड़ाई 120/240/300/360
साइड रेल की ऊंचाई 100
लंबाई 2000/3000/अनुकूलित
मोटाई/तार व्यास
अधिकतम. कार्य भार
सहायक उपकरण/संबंधित उत्पाद
उत्पाद विशेषताएँ

1. बंद डिज़ाइन, फाइबर ऑप्टिक केबलों को क्षति से बचाएं।

2. फाइबर रेसवे डक्ट चिकनी सतह और अच्छी उपस्थिति के साथ लौ-मंदक प्लास्टिक सामग्री से बना है।

3. बेंड रेडियस नियंत्रण प्रदान करता है और यह सुनिश्चित करता है कि फाइबर रेडियस≧40 मिमी मूवेबल केबल एग्जिट किट डेट सेंटर के विस्तार अनुरोध को पूरा करने के लिए वैकल्पिक है।

4. विभिन्न प्रकार के इंस्टॉलेशन तरीके उपलब्ध हैं जैसे हैंगिंग, कैबिनेट टॉप सपोर्ट या अन्य केबल ट्रे से कनेक्ट करना।

रंग पीला(पैनटोन 123सी)
पर्यावरण की मांग इनडोर
आवेदन फाइबर ऑप्टिक केबल प्रबंधन, पावर केबल प्रबंधन सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त।
