उत्पाद परिचय

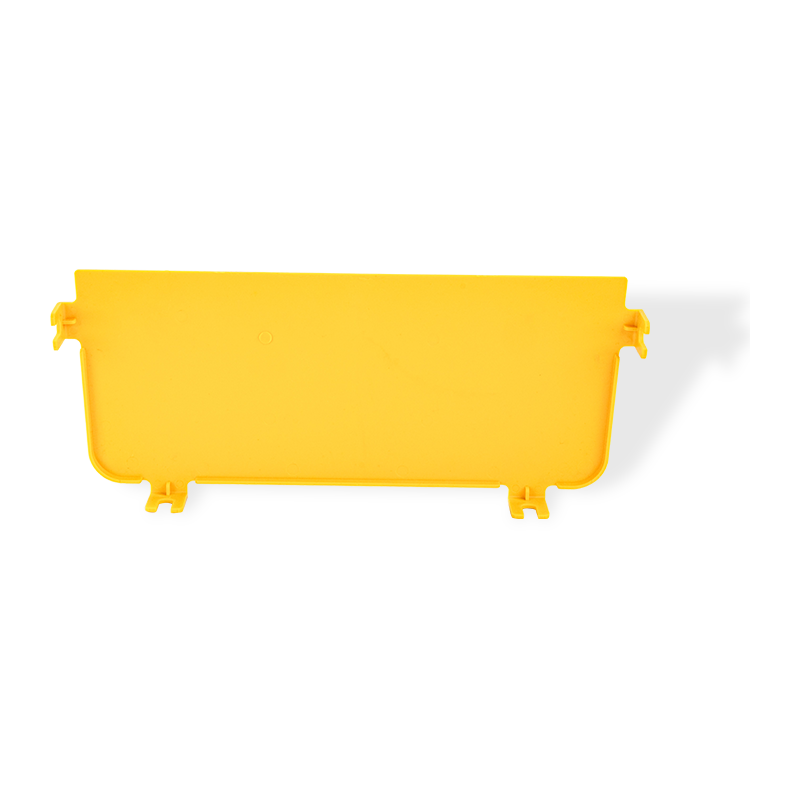

फाइबर केबल ट्रे एंड कप फाइबर ऑप्टिक ट्रफ सिस्टम में एक प्रमुख सहायक उपकरण है। सुरक्षा और स्थिरता सुनिश्चित करने के लिए यह ज्वाला-मंदक एबीएस सामग्री से बना है। यह पोर्ट बैफल फाइबर ऑप्टिक गर्त के अंत को पूरी तरह से बंद करने, धूल और मलबे को प्रभावी ढंग से प्रवेश करने से रोकने और ऑप्टिकल फाइबर को आकस्मिक क्षति से बचाने के लिए उत्कृष्ट रूप से डिज़ाइन किया गया है। इसका ज्वाला मंदक प्रदर्शन UL94 FV-0 मानक को पूरा करता है और सुरक्षित और विश्वसनीय है। पोर्ट बैफ़ल को स्थापित करना आसान है और इसमें मजबूत अनुकूलता है। यह विभिन्न फाइबर ऑप्टिक ट्रफ सिस्टम के लिए उपयुक्त है। इसकी चिकनी सतह और साफ-सुथरी उपस्थिति न केवल समग्र सौंदर्यशास्त्र में सुधार करती है, बल्कि सुचारू और कुशल डेटा ट्रांसमिशन सुनिश्चित करने के लिए ऑप्टिकल फाइबर लाइन को प्रभावी ढंग से निर्देशित करती है। चाहे वह नया या विस्तारित डेटा सेंटर हो, पोर्ट बैफल एक अपरिहार्य और उच्च गुणवत्ता वाला विकल्प है।

फाइबर केबल ट्रे एंड कप

उत्पाद वर्गीकरण: ऑप्टिक केबल ट्रे

उत्पाद अवलोकन

फाइबर केबल ट्रे एंड कप ऑप्टिक केबल ट्रे के खुले सिरों पर स्थापित एक टर्मिनेशन एक्सेसरी है। यह एक सुरक्षात्मक अवरोध बनाता है जो मलबे के संचय, केबल समाप्ति के साथ भौतिक संपर्क और फाइबर ऑप्टिक केबल के आकस्मिक विस्थापन को रोकता है। इलेक्ट्रोस्टैटिक पाउडर कोटिंग के साथ स्टील से निर्मित, अंतिम कप मानक ट्रे आयामों (100 मिमी से 600 मिमी तक की चौड़ाई) से मेल खाता है। घटक में ट्रे के पायदानों के साथ संरेखित पूर्व-ड्रिल किए गए माउंटिंग छेद और एक चिकनी गोल किनारे वाली प्रोफ़ाइल है जो तेज कोनों को समाप्त करती है। स्थापित होने पर, अंत कप ट्रे एंडपॉइंट पर बाहर निकलने या समाप्त होने वाले ऑप्टिकल फाइबर के लिए झुकने वाले त्रिज्या अनुपालन को बनाए रखता है। इसका डिज़ाइन पूरे केबल प्रबंधन मार्ग पर सुसंगत केबल सुरक्षा प्रदान करने के लिए सीधे खंडों, ऊर्ध्वाधर मोड़ों या क्षैतिज कोहनी के साथ एकीकृत होता है।

मुख्य लाभ

  • मानक ऑप्टिक केबल ट्रे चौड़ाई (100 मिमी, 150 मिमी, 200 मिमी, 300 मिमी, 400 मिमी, 500 मिमी, 600 मिमी) के साथ आयामी संगतता।
  • संक्षारण प्रतिरोधी पॉलिएस्टर कोटिंग (80-100 माइक्रोन) के साथ 0.8 मिमी से 1.5 मिमी मोटाई वाला गैल्वेनाइज्ड स्टील सब्सट्रेट।
  • स्लॉटेड पायदानों वाली ट्रे पर टूल-मुक्त स्नैप-फिट इंस्टॉलेशन; उच्च-कंपन वातावरण के लिए स्क्रू फिक्सिंग उपलब्ध है।
  • फाइबर झुकने वाली त्रिज्या के उल्लंघन को रोकने के लिए 5 मिमी त्रिज्या के साथ गोल किनारे (आईईसी 60794-1-21 से मिलते हैं)।
  • केबल जल निकासी और वेंटिलेशन के लिए नीचे खुला स्लॉट डिज़ाइन, नमी बनाए रखने को कम करता है।

उत्पाद विशेषताएँ

सामग्री कोल्ड रोल्ड स्टील (DX51D Z) या स्टेनलेस स्टील 304/316L
सतही समापन इलेक्ट्रोस्टैटिक पाउडर कोटिंग, आरएएल 7035 या आरएएल 9010; मोटाई 60-80μm
मोटाई के विकल्प 1.0 मिमी, 1.2 मिमी, 1.5 मिमी (ट्रे लोड रेटिंग के आधार पर)
चौड़ाई अनुकूलता 100 मिमी से 600 मिमी, साइड फ्लैंज के माध्यम से समायोज्य
ऊंचाई 50 मिमी, 80 मिमी, 100 मिमी, 120 मिमी (ट्रे साइड रेल की ऊंचाई से मेल खाता है)
तापमान सीमा -40°C से 85°C
आग की रेटिंग यूएल 94 वी-0; ऑक्सीजन सूचकांक ≥28% (ऑल-स्टील संस्करण में प्लास्टिक घटक अनुपस्थित)
स्थापना विधि स्क्रू फिक्सिंग (M6x12 बोल्ट) या स्प्रिंग नट के साथ क्लिप-ऑन

अनुप्रयोग परिदृश्य

अंतिम बिंदुओं पर डेटा सेंटर केबल ट्रे जहां फाइबर जंपर्स उपकरण रैक में संक्रमण करते हैं।
दूरसंचार केंद्रीय कार्यालयों और हेडएंड को बैकबोन ऑप्टिकल केबलों के लिए समाप्ति सुरक्षा की आवश्यकता होती है।
कंपन के साथ औद्योगिक स्वचालन वातावरण, केबल अंत विस्थापन को रोकता है।
केबल राइजर शाफ्ट और भवन वितरण बिंदु जहां ट्रे दीवार के प्रवेश द्वार पर समाप्त होती हैं।
आउटडोर फाइबर बाड़े और कैबिनेट प्रवेश बिंदु (ग्रैंड प्लेट वैकल्पिक के साथ IP30 रेटिंग)।

तकनीकी नोट्स एवं समाधान

स्थापना मंजूरी आवश्यकता

अंत कप और आसन्न दीवारों या उपकरणों के बीच न्यूनतम 25 मिमी की जगह बनाए रखें। मानक एसएमएफ-28 फाइबर के लिए प्रतिबंधित क्लीयरेंस के कारण फाइबर का मोड़ त्रिज्या 40 मिमी से कम हो सकता है। जगह की कमी होने पर ऑफसेट एंड कप (15 या 30 डिग्री कोण वाले) का उपयोग करें।

ग्राउंडिंग निरंतरता

चित्रित सतहों वाले अंतिम कप स्वचालित रूप से ट्रे ग्राउंडिंग से नहीं जुड़ते हैं। TIA-607-B के अनुसार सिस्टम ग्राउंडिंग के लिए विद्युत निरंतरता सुनिश्चित करने के लिए माउंटिंग स्क्रू और ट्रे के बीच ग्राउंडिंग क्लिप या स्टार वॉशर स्थापित करें।

आउटडोर ट्रे में नमी प्रबंधन

बाहरी या धुले हुए क्षेत्रों के लिए, निचले छेद वाले अंतिम कप (2 मिमी व्यास, 50 मिमी की दूरी) का चयन करें। जल निकासी के बिना, संक्षेपण जमा हो जाता है और ऑप्टिकल कनेक्टर्स में सम्मिलन हानि बढ़ जाती है। स्लॉटेड एंड कप वेंटिलेशन प्रदान करते हैं और अंतर दबाव को कम करते हैं।

केबल सीढ़ी बनाम छिद्रित ट्रे के साथ संगतता

मानक अंत कप छिद्रित केबल ट्रे के लिए डिज़ाइन किए गए हैं। सीढ़ी-प्रकार की ट्रे (250 मिमी या 300 मिमी की दूरी पर स्थित पायदान) के लिए, विस्तारित फ्लैंज एंड कप का उपयोग करें जो अंतिम पायदान से परे ओवरलैप होते हैं ताकि अंतिम बिंदु पर केबल की शिथिलता को रोका जा सके।

अक्सर पूछे जाने वाले प्रश्न

क्या अंतिम कप को मौजूदा स्थापित ट्रे पर दोबारा लगाया जा सकता है?
हाँ। अंतिम कप केबल को हटाए बिना ट्रे साइड रेल पर स्लाइड करता है। हालाँकि, यदि केबल ट्रे के अंत से 30 मिमी से अधिक तक फैली हुई है, तो फाइबर तनाव को रोकने के लिए स्थापना के दौरान अस्थायी समर्थन की आवश्यकता होती है।
अंतिम कप की भार क्षमता कितनी है?
अंतिम कप भार वहन करने के लिए डिज़ाइन नहीं किया गया है। अंतिम सतह पर अधिकतम अक्षीय बल 50N (5 किग्रा स्थिर के बराबर) लगाया जाता है। केबल खींचने या तनाव अनुप्रयोगों के लिए, समर्पित पुल-ऑफ कोहनी या समाप्ति बक्से का उपयोग करें।
क्या अंतिम कप को धूल से सुरक्षा के लिए गास्केट की आवश्यकता होती है?
मानक संस्करण में कोई गैस्केट नहीं है। IP4X सुरक्षा स्तर के लिए, फ़्लैंज से पहले से जुड़े नियोप्रीन गैस्केट (2 मिमी मोटाई) वाले एंड कप ऑर्डर करें। गैस्केट अंत कप और ट्रे साइड रेल के बीच अंतराल को सील करने के लिए संपीड़ित करता है।
मौजूदा ट्रे के लिए सही एंड कप साइज़ की पहचान कैसे करें?
ट्रे साइड रेल्स के बीच आंतरिक चौड़ाई मापें (नाममात्र चौड़ाई नहीं)। साइड रेल की ऊंचाई भी मापें। अंत कप अंकन संगत ट्रे श्रृंखला को इंगित करता है, उदाहरण के लिए, "C100H80" 100 मिमी चौड़ाई x 80 मिमी ऊंचाई ट्रे में फिट बैठता है।

आदेश संदर्भ जानकारी

भाग संख्या संरचना एफईसी-[मिमी में चौड़ाई]-[मिमी में ऊंचाई]-[सामग्री कोड]
उदाहरण FEC-300-100-SS304 (300 मिमी चौड़ाई, 100 मिमी ऊंचाई, 304 स्टेनलेस स्टील)
मानक पैकेजिंग माउंटिंग स्क्रू के साथ प्रति कार्टन 10 टुकड़े शामिल हैं (M6x12, 4 प्रति एंड कप)
कस्टम विकल्प पीला पाउडर कोटिंग (उच्च दृश्यता), प्री-ड्रिल केबल एंट्री पोर्ट (व्यास 20-50 मिमी), लेजर-उत्कीर्ण लेबलिंग
भौतिक गुण
प्रकार फाइबर केबल ट्रे/ऑप्टिक केबल ट्रे
सामग्री सामग्री सीधे खंड के लिए ज्वाला-मंदक पीवीसी, सहायक उपकरण के लिए ज्वाला-मंदक एबीएस, लचीली ट्यूब की सामग्री पीपी है। ज्वाला-मंदक सामग्री को UL94 FV-0 रेटिंग दी गई है
सतह परिष्करण/उपचार

/

आयाम सीमा

अनुकूलन उपलब्ध है

चौड़ाई 120/240/300/360
साइड रेल की ऊंचाई 100
लंबाई 2000/3000/अनुकूलित
मोटाई/तार व्यास
अधिकतम. कार्य भार
सहायक उपकरण/संबंधित उत्पाद
उत्पाद विशेषताएँ

1. बंद डिज़ाइन, फाइबर ऑप्टिक केबलों को क्षति से बचाएं।

2. फाइबर रेसवे डक्ट चिकनी सतह और अच्छी उपस्थिति के साथ लौ-मंदक प्लास्टिक सामग्री से बना है।

3. बेंड रेडियस नियंत्रण प्रदान करता है और यह सुनिश्चित करता है कि फाइबर रेडियस≧40 मिमी मूवेबल केबल एग्जिट किट डेट सेंटर के विस्तार अनुरोध को पूरा करने के लिए वैकल्पिक है।

4. विभिन्न प्रकार के इंस्टॉलेशन तरीके उपलब्ध हैं जैसे हैंगिंग, कैबिनेट टॉप सपोर्ट या अन्य केबल ट्रे से कनेक्ट करना।

रंग पीला(पैनटोन 123सी)
पर्यावरण की मांग इनडोर
आवेदन फाइबर ऑप्टिक केबल प्रबंधन, पावर केबल प्रबंधन सहित अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त।
