ट्रफ़ केबल ट्रे सिस्टम की भार क्षमता और सुरक्षा कारकों का मूल्यांकन

बड़े पैमाने पर बुनियादी ढांचे, बिजली और औद्योगिक परियोजनाओं के लिए, केबल प्रबंधन प्रणाली की स्थिरता पर समझौता नहीं किया जा सकता है। ** गर्त केबल ट्रे ** को इसके पूर्ण रोकथाम डिज़ाइन के लिए व्यापक रूप से चुना गया है, जो संवेदनशील केबलों को धूल और बाहरी तत्वों से बचाता है। हालाँकि, परियोजना सुरक्षा ट्रे की संरचनात्मक सीमाओं के सावधानीपूर्वक इंजीनियरिंग मूल्यांकन पर बहुत अधिक निर्भर करती है। बी2बी खरीद में **ट्रफ केबल ट्रे लोड परीक्षण** मानकों के अनुपालन की मांग होनी चाहिए और वास्तविक लोड के आधार पर गणना की गई **ट्रफ केबल ट्रे के लिए अधिकतम अवधि** को सत्यापित करना चाहिए। जियांग्सू यूमिंग ग्रुप कं, लिमिटेड, केबल ट्रे निर्माण में एक विशेष, अभिनव उच्च तकनीक उद्यम, स्टेनलेस स्टील, एल्यूमीनियम मिश्र धातु और गैल्वेनाइज्ड श्रृंखला में सत्यापित उत्पाद प्रदान करता है, जो हमारे इन-हाउस परीक्षण केंद्र और उन्नत स्वचालित उत्पादन लाइनों द्वारा समर्थित है।

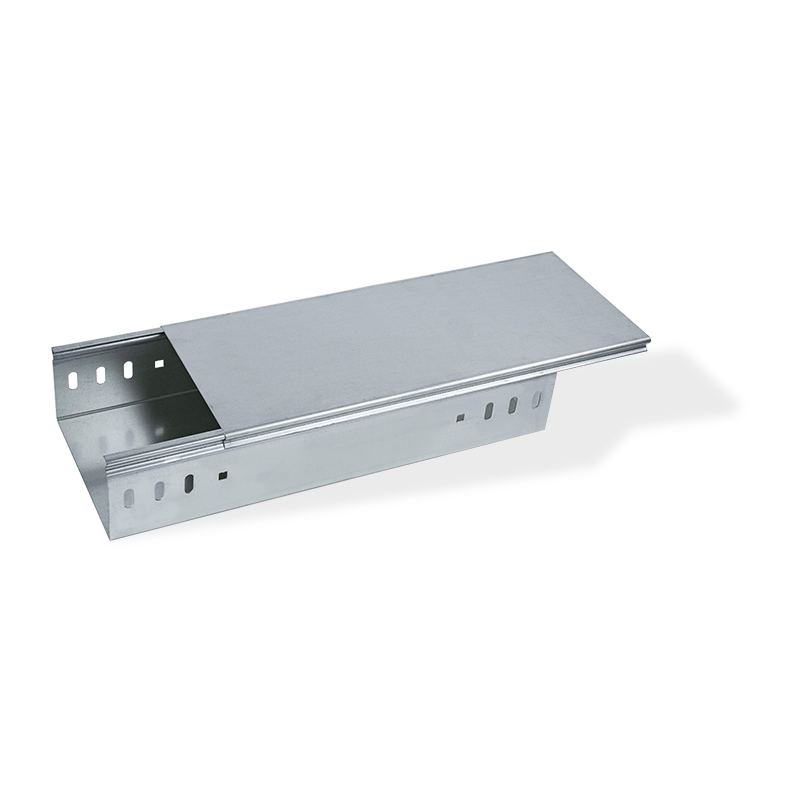

कवर के साथ गैल्वेबाइज्ड स्टील केबल ट्रंकिंग ट्रे

भार क्षमता और परीक्षण मानकों की व्याख्या करना

केबल प्रबंधन में सुरक्षा परीक्षण की गई सीमाओं और स्थापित सुरक्षा कारकों का एक कार्य है।

समझ गर्त केबल ट्रे लोड परीक्षण मानक

लोड क्षमता को नियंत्रित **ट्रफ केबल ट्रे लोड परीक्षण** प्रक्रियाओं के माध्यम से सत्यापित किया जाना चाहिए, आमतौर पर एनईएमए वीई 1 जैसे उद्योग विनिर्देशों का पालन करते हुए। ये परीक्षण ट्रे सिस्टम को विफलता तक एक विशिष्ट अवधि में गणना किए गए लोड के अधीन करते हैं। प्रकाशित सुरक्षित कार्य भार अंतिम विफलता भार को एक निर्धारित सुरक्षा कारक (अक्सर 1.5) से विभाजित करके प्राप्त किया जाता है। यह सुनिश्चित करता है कि स्थापित सिस्टम में वजन या पर्यावरणीय तनाव में अप्रत्याशित वृद्धि के खिलाफ पर्याप्त बफर है। खरीद को हमेशा इन प्रमाणित परीक्षण रिपोर्टों की प्रतियों का अनुरोध करना चाहिए।

लोड बनाम की परस्पर क्रिया गर्त केबल ट्रे के लिए अधिकतम अवधि

लागू समान रूप से वितरित लोड (यूडीएल) और ** गर्त केबल ट्रे के लिए अधिकतम अवधि** के बीच संबंध उलटा है और ट्रे के क्रॉस-अनुभागीय आयामों और धातु की मोटाई (गेज) पर गंभीर रूप से निर्भर करता है। एक चौड़ी ट्रे या पतले गेज के लिए समान भार के लिए छोटे **ट्रफ केबल ट्रे के लिए अधिकतम स्पैन** की आवश्यकता होगी, या इसके विपरीत, एक भारी गेज लंबे स्पैन की अनुमति देगा। **ट्रफ केबल ट्रे लोड परीक्षण** परिणामों के आधार पर इन निर्माता-निर्दिष्ट चार्टों का सम्मान करने में विफलता से स्थायी विरूपण या संरचनात्मक पतन हो सकता है।

तुलना: ट्रे गेज मोटाई बनाम अधिकतम स्पैन और लोड रेटिंग (उदाहरण डेटा):

विक्षेपण नियंत्रण और सिस्टम अखंडता

संरचनात्मक विफलता के अलावा, केबल की दीर्घायु और सिस्टम संरेखण के लिए गति को नियंत्रित करना आवश्यक है।

प्रबंधन गर्त केबल ट्रे विक्षेपण सीमाएं

जबकि भार क्षमता भयावह विफलता को संबोधित करती है, **गर्त केबल ट्रे विक्षेपण** पते की कार्यात्मक अखंडता को सीमित करती है। अत्यधिक ऊर्ध्वाधर शिथिलता न केवल अव्यवसायिक प्रतीत होती है, बल्कि केबलों पर अनुचित तनाव डाल सकती है, संभावित रूप से फाइबर ऑप्टिक्स को नुकसान पहुंचा सकती है या दशकों की सेवा के दौरान इन्सुलेशन में गिरावट का कारण बन सकती है। उद्योग का सर्वोत्तम अभ्यास अक्सर **गर्त केबल ट्रे विक्षेपन** को 240 (एल/240) से विभाजित स्पैन लंबाई तक सीमित करता है। इस कम विक्षेपण को प्राप्त करने के लिए निर्माता द्वारा प्रदान किए गए **ट्रफ केबल ट्रे के लिए अधिकतम स्पैन** चार्ट का सावधानीपूर्वक पालन करना आवश्यक है।

का प्रभाव गर्त ट्रे स्थापना के लिए केबल भरण अनुपात लोड पर

इंजीनियरों को **ट्रफ़ ट्रे स्थापना के लिए केबल भरण अनुपात** को ध्यान में रखते हुए, ट्रे पर कुल वजन का सटीक निर्धारण करना चाहिए। थर्मल प्रदर्शन निर्धारित करने के लिए *भरण अनुपात* (केबल द्वारा कब्जा किए गए ट्रे के क्रॉस-अनुभागीय क्षेत्र का प्रतिशत) महत्वपूर्ण है, लेकिन *वास्तविक केबल वजन* संरचनात्मक भार निर्धारित करता है। भविष्य की संभावित क्षमता आवश्यकताओं को नज़रअंदाज करना, या विभिन्न बिजली और संचार केबलों के घनत्व का गलत अनुमान लगाना, **ट्रफ केबल ट्रे** के कम-विनिर्देशन और समय से पहले विफलता का कारण बन सकता है।

सामग्री और विनिर्माण कारक

सामग्री का चयन और उत्पादन स्थिरता दीर्घकालिक प्रदर्शन की गारंटी है।

के तकनीकी फायदे स्टेनलेस स्टील गर्त केबल ट्रे विशिष्टताएँ

उच्च आर्द्रता, संक्षारक रसायनों (जैसे, फार्मास्युटिकल, पेट्रोकेमिकल), या अत्यधिक तापमान के अधीन वातावरण के लिए, गैल्वेनाइज्ड स्टील अपर्याप्त है। **स्टेनलेस स्टील ट्रफ केबल ट्रे** विनिर्देश (आमतौर पर 304 या 316 ग्रेड का उपयोग करते हुए) बेहतर संक्षारण प्रतिरोध और बढ़ी हुई उपज शक्ति प्रदान करते हैं। जबकि प्रारंभिक लागत अधिक है, विस्तारित सेवा जीवन और रखरखाव लागत में कमी **स्टेनलेस स्टील ट्रफ़ केबल ट्रे** सिस्टम को इन मांग वाले क्षेत्रों में सबसे किफायती दीर्घकालिक विकल्प बनाती है।

विनिर्माण परिशुद्धता और संरचनात्मक विश्वसनीयता

ट्रे के रूप की सटीकता-इसकी चौड़ाई, गहराई और निकला हुआ किनारा अखंडता-महत्वपूर्ण है। लेजर कटिंग और सीएनसी पंचिंग सहित जियांग्सू यूमिंग ग्रुप की पूरी तरह से स्वचालित उत्पादन लाइनें सुनिश्चित करती हैं कि ट्रे की ज्यामिति हर खंड में सुसंगत है। यह परिशुद्धता महत्वपूर्ण है क्योंकि लोड-बेयरिंग गणना और **ट्रफ केबल ट्रे लोड परीक्षण** परिणाम सटीक, सत्यापित क्रॉस-अनुभागीय गुणों पर आधारित होते हैं। विनिर्माण प्रक्रिया में कोई भी विचलन गणना की गई **ट्रफ केबल ट्रे के लिए अधिकतम अवधि** से समझौता कर सकता है।

निष्कर्ष

**ट्रफ केबल ट्रे** सिस्टम की खरीद और स्थापना के लिए संरचनात्मक अखंडता पर इंजीनियर स्तर के फोकस की आवश्यकता होती है। परियोजना की सफलता के लिए अनुमानित भार के विरुद्ध **ट्रफ केबल ट्रे के लिए अधिकतम स्पैन** की परिश्रमपूर्वक तुलना करना, सख्त **ट्रफ केबल ट्रे विक्षेपन** सीमाओं का सम्मान करना और यह सुनिश्चित करना आवश्यक है कि **ट्रफ ट्रे स्थापना के लिए केबल भरण अनुपात** कुल वजन को सटीक रूप से दर्शाता है। चाहे मानक गैल्वेनाइज्ड या विशेष **स्टेनलेस स्टील ट्रफ केबल ट्रे** सामग्री का चयन करना हो, कड़े **ट्रफ केबल ट्रे लोड परीक्षण** द्वारा सत्यापित उत्पादों पर निर्भरता आवश्यक है। जियांग्सू यूमिंग ग्रुप कंपनी लिमिटेड, अपनी प्रमाणित उत्पादन प्रक्रियाओं और परीक्षण केंद्र के साथ, दुनिया की सबसे अधिक मांग वाली परियोजनाओं के लिए विश्वसनीय केबल ट्रे समाधान प्रदान करने के लिए उच्च गुणवत्ता वाला भागीदार है।

अक्सर पूछे जाने वाले प्रश्न (FAQ)

• **ट्रफ़ केबल ट्रे लोड परीक्षण** में उपयोग किया जाने वाला विशिष्ट सुरक्षा कारक क्या है? उद्योग मानक आम तौर पर 1.5 के न्यूनतम सुरक्षा कारक को अनिवार्य करते हैं। इसका मतलब है कि **ट्रफ केबल ट्रे** का अंतिम विफलता भार प्रकाशित सुरक्षित कार्य भार से कम से कम 1.5 गुना अधिक होना चाहिए।
• **ट्रफ़ ट्रे स्थापना के लिए केबल भरण अनुपात** ट्रे के शीतलन प्रदर्शन को कैसे प्रभावित करता है? यद्यपि भरण अनुपात ट्रे की संरचनात्मक **गर्त केबल ट्रे लोड परीक्षण** क्षमता को सीधे प्रभावित नहीं करता है, एक उच्च भरण अनुपात (उदाहरण के लिए, 40% से ऊपर) वायु परिसंचरण को प्रतिबंधित करता है, जिससे थर्मल बिल्डअप होता है और निहित पावर केबलों की एम्पैसिटी को कम करने की आवश्यकता होती है।
• हॉट-डिप गैल्वनाइज्ड स्टील के ऊपर **स्टेनलेस स्टील ट्रफ केबल ट्रे** का उपयोग करने का प्राथमिक तकनीकी लाभ क्या है? प्राथमिक लाभ अत्यधिक बेहतर दीर्घकालिक संक्षारण प्रतिरोध है। हॉट-डिप गैल्वनाइज्ड कोटिंग समय के साथ खराब हो जाती है, खासकर अम्लीय या तटीय वातावरण में, जबकि **स्टेनलेस स्टील ट्रफ केबल ट्रे** पर निष्क्रिय ऑक्साइड परत निरंतर, बेहतर सुरक्षा प्रदान करती है।
• क्या **ट्रफ केबल ट्रे के लिए अधिकतम स्पैन** को निचले हिस्से को मजबूत करके बढ़ाया जा सकता है? हाँ। निर्माता अक्सर अनुदैर्ध्य स्टिफ़नर या हेवी-ड्यूटी फ्लैंज को शामिल करके **ट्रफ केबल ट्रे के लिए अधिकतम स्पैन** को बढ़ा सकते हैं, जिससे जड़ता के क्रॉस-सेक्शनल क्षण को प्रभावी ढंग से बढ़ाया जा सकता है, जो स्पैन और **ट्रफ केबल ट्रे विक्षेपण** को नियंत्रित करने वाली प्राथमिक संरचनात्मक संपत्ति है।
• एक परियोजना प्रबंधक **गर्त केबल ट्रे विक्षेपन** दावे को कैसे सत्यापित करता है? प्रोजेक्ट मैनेजर को निर्माता की लोड तालिकाओं का अनुरोध करना चाहिए, जो आमतौर पर बताए गए लोड के लिए स्पैन के मध्य बिंदु पर गणना किए गए विक्षेपण को सूचीबद्ध करते हैं। इस विक्षेपण की पुष्टि परियोजना की निर्दिष्ट सीमा (जैसे, एल/240) के विरुद्ध की जानी चाहिए।
