पंच प्रकार की छिद्रित केबल ट्रे श्रृंखला के लिए अंतिम मार्गदर्शिका

केबल प्रबंधन की जटिल दुनिया में, सुरक्षा, दक्षता और दीर्घायु के लिए सही समर्थन प्रणाली का चयन करना सर्वोपरि है। उपलब्ध विभिन्न विकल्पों में से, छिद्रित प्रकार छिद्रित केबल ट्रे श्रृंखला यह एक बहुमुखी और मजबूत समाधान के रूप में सामने आया है। यह व्यापक मार्गदर्शिका इस विशिष्ट श्रृंखला में गहराई से उतरती है, इसके डिज़ाइन, लाभ, अनुप्रयोगों और मुख्य विचारों की खोज करती है ताकि आपको अपने अगले प्रोजेक्ट के लिए एक सूचित निर्णय लेने में मदद मिल सके। हम सामान्य प्रश्नों का भी समाधान करेंगे, जिनमें शामिल हैं छिद्रित और सीढ़ी प्रकार केबल ट्रे के बीच अंतर , एक समग्र समझ प्रदान करने के लिए।

छिद्रित प्रकार की छिद्रित केबल ट्रे क्या है?

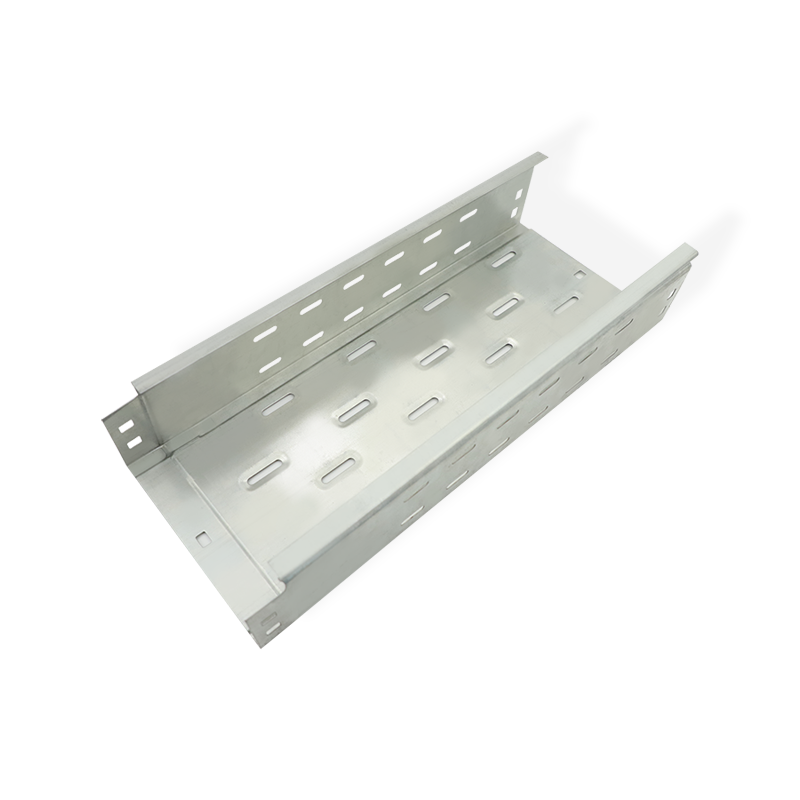

ए छिद्रित प्रकार छिद्रित केबल ट्रे एक पूर्वनिर्मित संरचनात्मक प्रणाली है जो आमतौर पर स्टील, एल्यूमीनियम या स्टेनलेस स्टील से बनाई जाती है। इसकी परिभाषित विशेषता नीचे और साइड रेल पर समान रूप से छिद्रित छेद वाला एक ठोस आधार है। ये छिद्र यादृच्छिक नहीं हैं; इन्हें वजन घटाने से लेकर बेहतर वेंटिलेशन तक कई लाभ प्रदान करने के लिए इंजीनियर किया गया है। यह डिज़ाइन आधुनिक औद्योगिक और वाणिज्यिक विद्युत प्रतिष्ठानों की आधारशिला है।

• निर्माण: धातु की एक ही शीट से निर्मित, जिसे बाद में छिद्रित किया जाता है और उसके अंतिम यू-आकार या टोकरी जैसे आकार में मोड़ दिया जाता है।
• वेंटिलेशन: वेध केबलों के चारों ओर उत्कृष्ट वायु परिसंचरण की अनुमति देते हैं, गर्मी को बढ़ने से रोकते हैं और केबल के जीवन को बढ़ाते हैं।
• स्थायित्व: पर्यावरणीय तनावों का विरोध करते हुए लंबे, असमर्थित स्पैन पर भारी केबल भार का समर्थन करने के लिए डिज़ाइन किया गया।

मुख्य विशेषताएं और लाभ

छिद्रित केबल ट्रे श्रृंखला की लोकप्रियता इसकी अनूठी विशेषताओं में निहित है जो सामान्य केबल प्रबंधन चुनौतियों का समाधान करती है। इसका डिज़ाइन सीधे तौर पर सुरक्षित और अधिक प्रबंधनीय विद्युत बुनियादी ढांचे में योगदान देता है।

• सुपीरियर केबल दृश्यता: खुला डिज़ाइन आसान दृश्य पहचान और व्यक्तिगत केबलों का पता लगाने, रखरखाव और समस्या निवारण को सरल बनाने की अनुमति देता है।
• प्रभावी ताप अपव्यय: वेध निष्क्रिय शीतलन की सुविधा प्रदान करते हैं, जो बिजली-सघन प्रतिष्ठानों के लिए एक महत्वपूर्ण कारक है जहां ओवरहीटिंग केबल इन्सुलेशन को ख़राब कर सकती है।
• हल्का फिर भी मजबूत: छेद करने की प्रक्रिया संरचनात्मक अखंडता से समझौता किए बिना अतिरिक्त सामग्री को हटा देती है, जिसके परिणामस्वरूप एक हल्की ट्रे बनती है जिसे संभालना और स्थापित करना आसान होता है।
• रूटिंग में लचीलापन: एvailable in a wide range of standard fittings (elbows, tees, reducers), these trays can be configured to navigate complex pathways around obstacles.

अन्य प्रकारों के साथ छिद्रित केबल ट्रे की तुलना करना

छिद्रित श्रृंखला के मूल्य की सही मायने में सराहना करने के लिए, व्यापक केबल ट्रे पारिस्थितिकी तंत्र के भीतर इसकी स्थिति को समझना आवश्यक है। ट्रे प्रकारों के बीच चुनाव अक्सर समर्थन, सुरक्षा और वेंटिलेशन आवश्यकताओं के संतुलन पर निर्भर करता है।

छिद्रित बनाम सीढ़ी प्रकार केबल ट्रे

ए frequently asked question in cable management is about the छिद्रित और सीढ़ी प्रकार केबल ट्रे के बीच अंतर . हालाँकि दोनों का व्यापक रूप से उपयोग किया जाता है, वे अपने डिज़ाइन के आधार पर थोड़े अलग उद्देश्यों को पूरा करते हैं।

सीढ़ी ट्रे में सीढ़ी के समान अलग-अलग क्रॉस-बार से जुड़े दो साइड रेल होते हैं। यह अधिकतम मजबूती प्रदान करता है और बहुत भारी केबलों के साथ लंबी अवधि के लिए आदर्श है। इसके विपरीत, छिद्रित ट्रे में छेद के साथ एक ठोस आधार होता है, जो वेंटिलेशन की अनुमति देते हुए छोटे केबलों के लिए अधिक समग्र समर्थन और सुरक्षा प्रदान करता है। नीचे दी गई तालिका स्पष्ट तुलना प्रदान करती है:

चयन और स्थापना के लिए महत्वपूर्ण विशिष्टताएँ

सही का चयन छिद्रित प्रकार छिद्रित केबल ट्रे इसमें केवल एक प्रकार का चयन करने से कहीं अधिक शामिल है। सिस्टम की अखंडता और प्रदर्शन सुनिश्चित करने के लिए कई तकनीकी विशिष्टताओं पर विचार किया जाना चाहिए। को समझना छिद्रित केबल ट्रे भार क्षमता पहला और सबसे महत्वपूर्ण कदम है.

• भार क्षमता: यह वह अधिकतम भार है जिसे ट्रे सुरक्षित रूप से सहन कर सकती है, जिसमें केबलों का भार और कोई अतिरिक्त पर्यावरणीय भार (जैसे बर्फ या हवा) शामिल है। यह सामग्री गेज, ट्रे की चौड़ाई और समर्थन रिक्ति द्वारा निर्धारित किया जाता है।
• सामग्री और फ़िनिश: सामान्य सामग्रियों में प्री-गैल्वनाइज्ड स्टील, हॉट-डिप गैल्वेनाइज्ड स्टील, एल्यूमीनियम और स्टेनलेस स्टील शामिल हैं। चुनाव पर्यावरण पर निर्भर करता है (उदाहरण के लिए, संक्षारक तटीय या रासायनिक संयंत्र क्षेत्रों के लिए स्टेनलेस स्टील)।
• ट्रे की चौड़ाई और गहराई: आकार मानकीकृत हैं, लेकिन कस्टम आकार गढ़े जा सकते हैं। चौड़ाई और गहराई को वर्तमान केबल वॉल्यूम को समायोजित करना चाहिए और भविष्य में विस्तार की अनुमति देनी चाहिए, आमतौर पर लगभग 40% अतिरिक्त क्षमता।

इंस्टालेशन की सर्वोत्तम प्रथाएँ और सपोर्ट स्पेसिंग

डिज़ाइन को प्राप्त करने के लिए उचित स्थापना महत्वपूर्ण है छिद्रित केबल ट्रे भार क्षमता और सिस्टम सुरक्षा। एक प्रमुख कारक है छिद्रित केबल ट्रे के लिए रिक्ति का समर्थन करें , जो सीधे लोड के तहत ट्रे के विक्षेपण को प्रभावित करता है।

सपोर्ट स्पेसिंग उन बिंदुओं के बीच की दूरी को संदर्भित करती है जहां ट्रे को भवन संरचना से जोड़ा जाता है (उदाहरण के लिए, छत की छड़ें या दीवार ब्रैकेट से)। निकट समर्थन रिक्ति से सिस्टम की भार-वहन क्षमता बढ़ जाती है। इष्टतम रिक्ति ट्रे की लोड रेटिंग, कुल केबल वजन और अधिकतम स्वीकार्य विक्षेपण (एसएजी) के आधार पर गणना है।

• गणना कुंजी है: समर्थन रिक्ति का अनुमान कभी न लगाएं. इसे विशिष्ट ट्रे और केबल लोड के आधार पर इंजीनियर किया जाना चाहिए।
• निर्माता दिशानिर्देशों का पालन करें: प्रतिष्ठित निर्माता विस्तृत लोड-स्पैन तालिकाएँ प्रदान करते हैं जो विभिन्न लोड स्थितियों के लिए अधिकतम समर्थन अंतर निर्दिष्ट करते हैं।
• एccount for Dynamic Loads: कंपन या संभावित भूकंपीय गतिविधि वाले क्षेत्रों में, समर्थन रिक्ति को कम करने की आवश्यकता हो सकती है, और भूकंपीय ब्रेसिज़ का उपयोग किया जाना चाहिए।

सही एक्सेसरीज़ के साथ अपने सिस्टम को अनुकूलित करना

ए complete cable tray system is more than just straight sections. The use of छिद्रित प्रकार के लिए केबल ट्रे सहायक उपकरण एक कार्यात्मक, सुरक्षित और कोड-अनुपालक इंस्टॉलेशन बनाने के लिए आवश्यक है। ये घटक सुनिश्चित करते हैं कि सिस्टम को सही ढंग से रूट किया जा सके और आवश्यक सुरक्षा प्रदान की जा सके।

• फिटिंग: इस श्रेणी में क्षैतिज और ऊर्ध्वाधर मोड़ (कोहनी), टीज़, क्रॉस और रेड्यूसर शामिल हैं। वे ट्रे को दिशा बदलने और विभिन्न क्षेत्रों में शाखा लगाने की अनुमति देते हैं।
• कप्लर्स और स्प्लिस प्लेट्स: यांत्रिक और विद्युत निरंतरता सुनिश्चित करते हुए, ट्रे के दो सीधे खंडों को एक साथ जोड़ने के लिए उपयोग किया जाता है।
• कवर: जबकि छिद्रित ट्रे खुली हैं, केबलों को गिरने वाले मलबे, टपकते पानी से या सौंदर्य संबंधी कारणों से बचाने के लिए विशिष्ट क्षेत्रों में कवर जोड़े जा सकते हैं।
• होल्ड-डाउन क्लैंप: ये महत्वपूर्ण सहायक उपकरण हैं जो ट्रे के भीतर केबलों को सुरक्षित करते हैं, उन्हें हवा, कंपन या शॉर्ट-सर्किट चुंबकीय बलों के कारण विस्थापित होने से रोकते हैं।

लागत विश्लेषण और सोर्सिंग

किसी परियोजना के लिए बजट बनाने के लिए इसकी स्पष्ट समझ की आवश्यकता होती है छिद्रित प्रकार केबल ट्रे मूल्य सूची . लागत एक एकल आंकड़ा नहीं है बल्कि कारकों के संयोजन से प्रभावित होती है।

• सामग्री लागत: एluminum and stainless steel trays are more expensive than steel. The price of raw materials is volatile and directly affects the final cost.
• ट्रे आयाम: अधिक सामग्री के उपयोग के कारण चौड़ी और गहरी ट्रे की लागत अधिक होती है।
• सामग्री गेज (मोटाई): ए thicker, heavier-gauge tray has a higher load capacity but also a higher price.
• ख़त्म करें: ए hot-dip galvanized finish is more corrosion-resistant and costly than a pre-galvanized finish.
• एccessories: फिटिंग, कवर और क्लैंप की संख्या और प्रकार कुल परियोजना लागत में महत्वपूर्ण रूप से इजाफा कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न

ठोस तली वाली ट्रे की तुलना में छिद्रित केबल ट्रे का मुख्य लाभ क्या है?

प्राथमिक लाभ ऊष्मा अपव्यय है। ठोस तल वाली ट्रे केबलों को पूरी तरह से घेर लेती हैं, जिससे गर्मी फंस जाती है जिससे केबल इन्सुलेशन के क्षरण में तेजी आ सकती है और इसकी वर्तमान-वहन क्षमता कम हो सकती है। ए में वेध छिद्रित प्रकार छिद्रित केबल ट्रे निरंतर वायु परिसंचरण की अनुमति दें, केबलों को निष्क्रिय रूप से ठंडा करें और लंबे, सुरक्षित परिचालन जीवन को बढ़ावा दें। इसके अतिरिक्त, वेध ठोस ट्रे की तुलना में केबल की पहचान और आंशिक प्रतिस्थापन को बहुत आसान बनाते हैं।

मैं अपनी छिद्रित केबल ट्रे के लिए सही भार क्षमता कैसे निर्धारित करूं?

सही का निर्धारण छिद्रित केबल ट्रे भार क्षमता एक बहु-चरणीय प्रक्रिया है. सबसे पहले, ट्रे में रखे जाने वाले सभी केबलों के कुल वजन की गणना करें, जिसमें उनका इन्सुलेशन और भविष्य में कोई भी केबल परिवर्धन (आमतौर पर 25-40% अतिरिक्त क्षमता) शामिल है। इसके बाद, किसी भी अतिरिक्त पर्यावरणीय भार पर विचार करें। फिर, जिस विशिष्ट ट्रे मॉडल पर आप विचार कर रहे हैं उसके लिए निर्माता की लोड-स्पैन तालिकाओं से परामर्श लें। ये तालिकाएँ ट्रे स्पैन (समर्थन रिक्ति) और भार क्षमता के बीच संबंध दिखाती हैं। आपकी चयनित ट्रे में रेटेड भार क्षमता होनी चाहिए जो आपके नियोजित समर्थन रिक्ति पर आपके कुल गणना भार से अधिक हो।

क्या छिद्रित केबल ट्रे का उपयोग बाहर किया जा सकता है?

हाँ, छिद्रित प्रकार छिद्रित केबल ट्रेs आमतौर पर इनका उपयोग बाहर किया जाता है, बशर्ते सही सामग्री और फिनिश का चयन किया गया हो। बाहरी अनुप्रयोगों के लिए, उनके बेहतर संक्षारण प्रतिरोध के कारण हॉट-डिप गैल्वेनाइज्ड स्टील, एल्यूमीनियम या स्टेनलेस स्टील की सिफारिश की जाती है। खुला डिज़ाइन वास्तव में बाहर फायदेमंद है क्योंकि यह बारिश के पानी की निकासी की अनुमति देता है और नमी और मलबे के संचय को रोकता है, एक ठोस तल वाली ट्रे के विपरीत जो पानी को जमा कर सकती है।

छिद्रित केबल ट्रे के लिए मानक समर्थन रिक्ति क्या है?

इसके लिए कोई एक "मानक" नहीं है छिद्रित केबल ट्रे के लिए रिक्ति का समर्थन करें , क्योंकि यह पूरी तरह से ट्रे के डिज़ाइन और लागू लोड पर निर्भर है। हल्के भार वाले अनुप्रयोगों के लिए, अंतर 3 मीटर (10 फीट) हो सकता है, जबकि भारी भार वाले परिदृश्यों के लिए, यह 1.5 मीटर (5 फीट) जितना कम हो सकता है। सबसे विश्वसनीय तरीका ट्रे निर्माता द्वारा उपलब्ध कराए गए इंजीनियरिंग डेटा का उपयोग करना है। उनकी लोड-स्पैन तालिकाएं किसी दिए गए लोड के लिए ट्रे के विक्षेपण को सुरक्षित सीमा के भीतर रखने के लिए अधिकतम स्वीकार्य समर्थन रिक्ति निर्दिष्ट करेंगी।

एre there fire safety concerns with using छिद्रित केबल ट्रे ?

एll cable management systems must adhere to local fire and electrical codes. Perforated trays themselves are not a fire hazard, but the cables within them can be. In areas requiring fire protection, specific measures can be integrated. This can include using fire-rated cable coatings or wraps, installing fire stops where trays penetrate firewalls, or even selecting cable trays with built-in fire-resistant properties. The open design can sometimes allow a fire to spread more easily via cable insulation if not properly addressed, so a fire hazard analysis is always recommended.
